一、概述

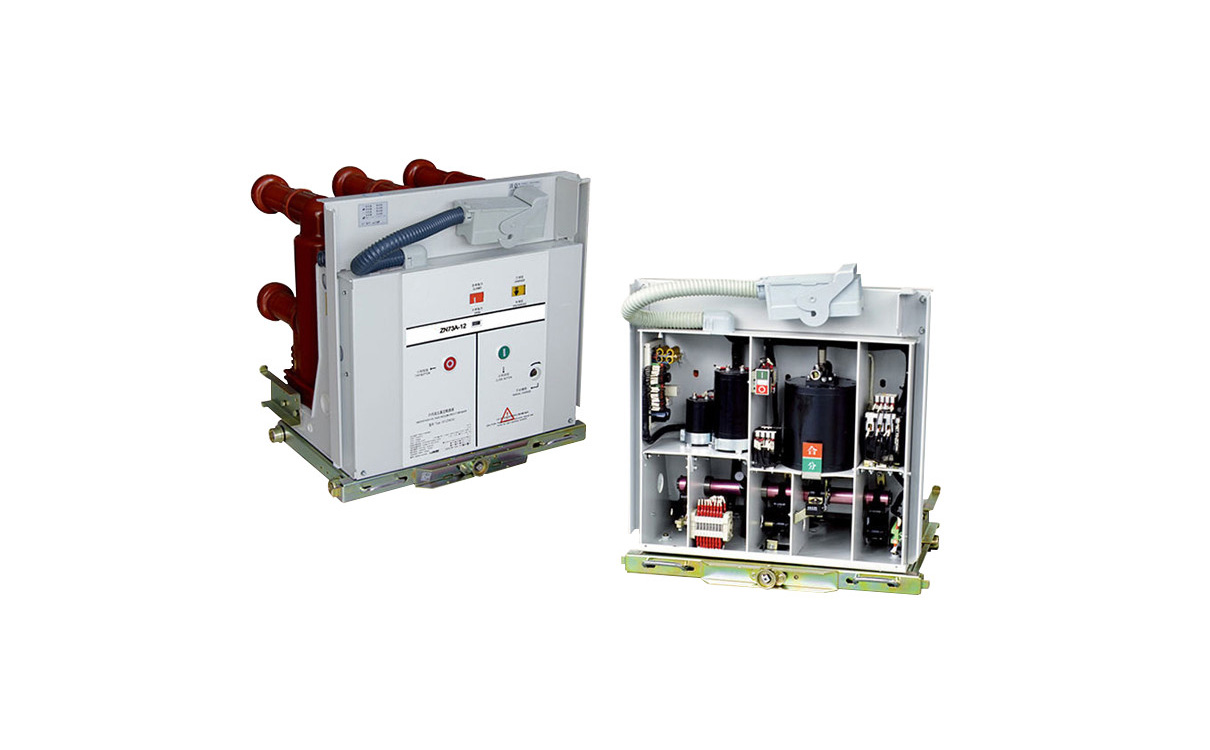

vs1真空斷路器主要是作為三相交流額定電壓的戶內開關設備之用，應用于發電站、變電所以及工礦企業等領域中起到電氣設備的控制和保護作用，尤其特別適合用在操作比較頻繁的場所當中。產品是采用了操動機構和本體組合一體化的結構設計，可以安裝成固定的方式工作或者是加裝推進機構形成手車單元使用。

二、使用環境

1、工作環境溫度要求：較高不能夠超過40攝氏度，較低不能夠低于零下15攝氏度，可以儲運在零下30攝氏度的環境當中。

2、工作場所的海拔高度不能夠超過一千米以上，同時環境中不能含有火災、爆炸等危險因素存在，空氣中不能含有嚴重的污穢以及化學腐蝕性氣體存在，場所不能夠長期出現劇烈震動現象并且地震強度不超過八度。

3、相對空氣濕度要求：每天的平均值不超過百分之九十五，每月平均值不超過百分之九十，飽和蒸汽壓每天平均值不超過22兆帕，月平均值不超過18兆帕。

三、結構特點

1、vs1真空斷路器總體結構是采用操動機構與滅弧室前后布置的方式主導電回路部分是設計成為三相落地式結構，滅弧機構安裝到一個筒型的絕緣裝置內并且是采用特殊處理加工的樹脂材料澆注而成，具備實時滅弧抗爬電快速切斷電弧等優點。設備整體結構設計能夠有效的減低粉塵在滅弧機構表面所堆積的成分，不光是可以做到防止外界因素的干擾同時還能夠確保設備在濕熱或惡劣環境條件下對于電壓可呈現出高阻態。

2、滅弧機構是真空斷路器配合使用中間封接式陶瓷或玻璃材質制造而成，結構是由銅材料觸頭與環形磁場觸頭組成觸頭具備電磨損率低電壽命使用期限長，耐壓水平較高且介質絕緣強度穩定可靠，在受到電弧時可以快速恢復狀態截流水平低開斷能力強等特點。

3、操動機構是設備當中十分關鍵的裝置所采用平面布置的彈簧儲能方式，具有手動或者電動兩種儲能功能，機構箱體當中被四塊隔離板分成五個裝配室，其中分別作為儲能、緩沖、傳動以及脫扣等動作裝置。而且在機構前端設置分合按鍵可以讓操作人員快速找到。

四、維護和保養

1、vs1真空斷路器在正常狀態下的使用過程當中，需要定期的對設備進行檢查維護在次期間要對其表面的污穢受潮部分處理干凈，完后利用工頻耐壓的方式去檢查真空度如果外部擁有微弱的發光現象是屬于正常，但是出現被持續擊穿就需要更換真空滅弧機構。

2、當設備長期儲存放置的時候會導致部分活動零件發生阻滯，所以需要對設備進行至少五次的儲能與分閘操作使其恢復。

3、安裝或使用的時候不可以用特別堅硬的物體去撞擊設備，同時用戶不能夠隨意的去更換與原型號規格不一樣的內部元件。

4、操作人員維護或者保養的時候需要對vs1真空斷路器機構的結構進行初步了解，其安裝調試設備性能以及維護檢修等重要知識需要全面清楚，對運行過程中出現的問題給予記錄有必要時需通知生產廠家。
