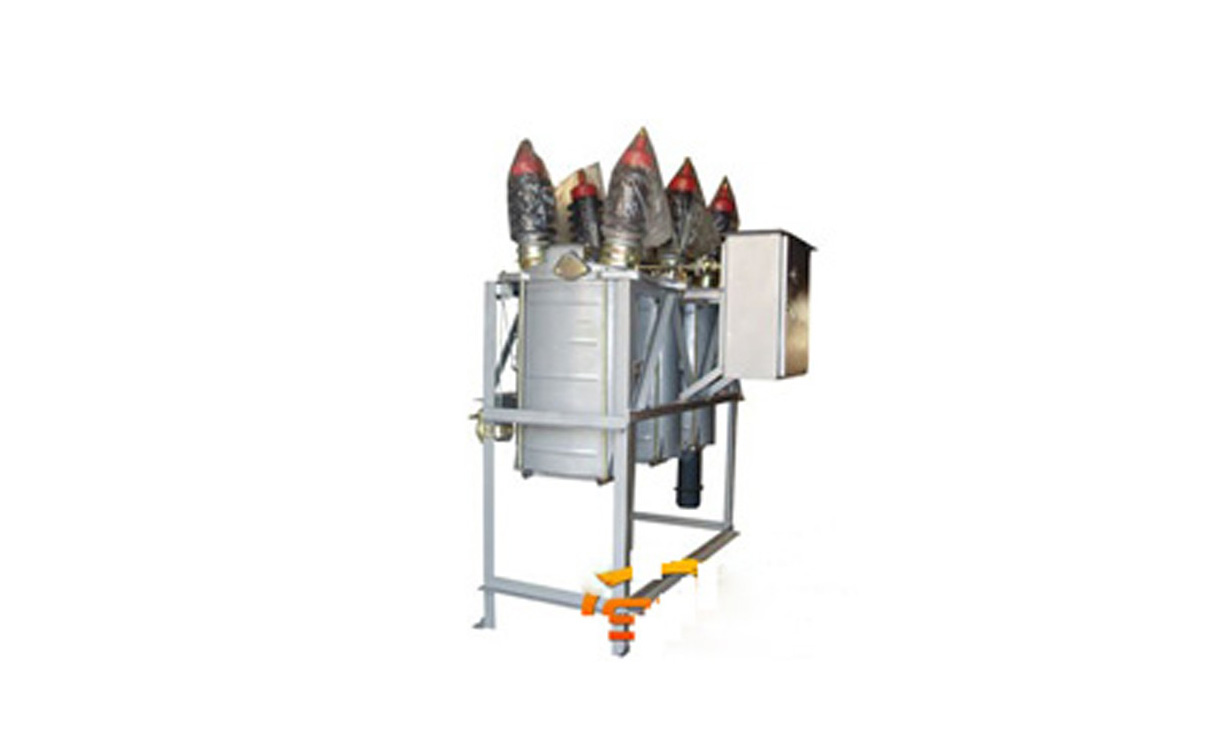

35kv真空斷路器維護與檢修指導

一、維護方法與要求

1、35kv真空斷路器絕緣部分應該常常的保持在干凈的環境中，尤其應該要注意及時清理絕緣子表面衛生，以及絕緣拉桿和其它絕緣部件的塵埃清理。對于設備內部的滅弧機構絕緣外殼上面的灰塵污垢等雜質應該要用潔凈的干布進行擦拭。

2、設備行程檢查對開距以及接觸行程進行嚴密的測量并記錄到工作本上，如果接觸行程和標準規定的值數偏差較大的話需要及時調整，接觸行程的變化主要的原因是滅弧機構觸頭的磨損量嚴重所導致的，因此工作人員在維護的時候需要將調整后的數據進行記錄累積到觸頭磨損厚度時需及時更換滅弧機構。

3、凡是35kv真空斷路器內部可以活動發生摩擦的零部件都要保持有干凈的潤滑油，這樣可以減小摩擦系數同時讓操動機構動作更加靈活和準確，如果在維護時發現磨損嚴重的零部件應該及時更換。

4、分合動作檢查要對手動操作分合閘進行試驗然后再對電動分合閘進行試驗，通過設備的分合閘動作檢查過程當中是否存在異常情況而且要保證所有的緊固件都有定期緊固做到防止松脫措施。

二、檢修方法與要求

1、35kv真空斷路器滅弧機構真空度檢修方法是采用工頻耐壓的方式進行測量，如果有條件的話可以使用真空度測試儀對其檢測。首先要將其觸頭保持在額定的開距位置在增加壓力的過程當中，電壓會從數值零逐漸上升到百分之七十的額定工頻耐受電壓，持續穩定一秒鐘的時間后均勻的上升到耐受電壓值再保持一秒鐘，期間不出現試驗設備跳閘或者電流突變現象就為合格。

2、滅弧機構檢修更換操作具體步驟都有:按照設備出廠時所提供的使用說明書所規定的順序?qū)⒁呀?jīng)損壞掉的機構拆下，然后再把全新的機構安裝到真空斷路器前面位置上，期間必須要將導電接觸面砂光處理同時不可以涂抹任何油類。裝配完成之后的滅弧機構將它的導電桿校對調整到機構較中間的正確位置上，而且導電桿在分合閘動作過程中不可以出現碰擦到機構。軸度誤差大小要求不可以超過兩毫米的距離，同時35kv真空斷路器內的波紋管在執行開斷和關合操作的時候不受扭力且不出現與任何部位相互摩擦現象。安裝調整的時候必須要注意對波紋管的保護它的壓縮拉伸距離不可以超過觸頭所允許的范圍內。滅弧機構上面的壓環各個方向都要受力均勻而且垂直水平不會能夠超過一毫米誤差，完成安裝之后需要對其真空程度做試驗檢測將真空斷路器設備執行合閘動作后測量其主回路的電阻值，以及行程與超行程數據并將它們調整到規定標準值數，做好全部試驗合格以后需要對設備進行不帶負載的分合閘操作各十次才能夠投入運行。

3、35kv真空斷路器傳動部分檢修指導步驟首先要確定設備是處于分閘位置并且是未儲能狀態下，將其傳動桿件軸去下使用專業清潔工具清理干凈。再檢查該零件有無變形以及嚴重磨損等情況存在，如果有需要立刻更換新的零部件安裝上。接頭以及焊接位置不能有開裂現象并且設備的螺帽彈簧墊等配件應該齊全。
