VS1真空斷路器建模四大關鍵點

VS1真空斷路器是如今應用非常廣泛的一款高壓真空斷路器，但是這款產品在建設過程中是有一些注意要點的，下面我就來給大家詳細介紹一下VS1真空斷路器建模過程當中的四大關鍵點，希望大家在看完之后，能夠對你們有所幫助。

1.動力的合理施加

大家也都知道VS1真空斷路器在分閘的過程中較為主要的驅動力是由每個相將的分閘彈簧所提供的，彈簧在系統當中的輸出力又主要是根據剛度系數和作用力下的長度所決定的，這些就決定了分閘過程中一些主要的參數，包括剛分速度，平均分閘速度，分閘時間這三大參數，所以在進行彈簧參數方面的設定上一定要準備，設置合適的參數。

同樣，相比于斷路器的分閘過程來說，斷路器的合閘過程相對更為復雜一點，在合閘操作過程當中，不僅僅只是要考慮分閘彈簧的反力，還需要將彈簧與驅動拐臂的撞擊考慮進去，所以就不只是考慮原來的分閘彈簧在作用力下的長度，還需要對分閘彈簧與驅動拐臂之間的參數也進行定義，從新調整出合適的動力施加值。

2.反力的合理施加

當然決定VS1斷路器分閘特性方面的因素除了動力以外，還與整個產品當中的眾多的反力都有很大的關聯，比如波紋管的反力，油緩沖器反力，觸頭彈簧的反力，這些都是產品的分閘特性有一定的關聯的，所以在建設過程中，這些反力方面的建設也是需要保障一定的合理性。

3.約束關系

VS1真空斷路器當中操作機構的約束關系是比較多樣的，向一些固定約束，轉動約束，平移約束以及碰撞約束。產品在建模的過程中，要對后續使用過程中實際操作機構可能會運用的約束進行充分考慮，進行合理的分析，然后在對產品進行約束關系的添加，要不然在實際應用過程中，產品出現了一些必要約束關系卻遺漏的情況就會非常影響整個VS1真空斷路器的運行和輸出結果。

4.仿真控制

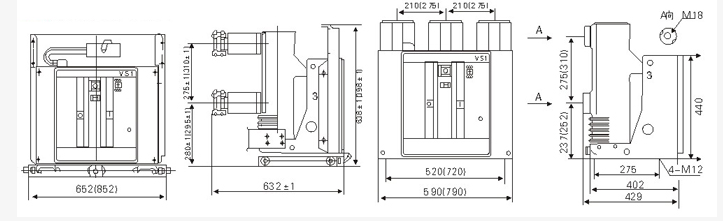

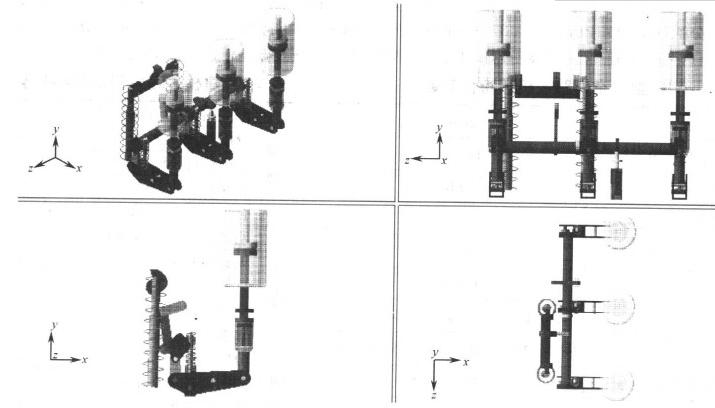

如今產品進行仿真操作已經是一件非常方便的事情了，我們對VS1真空斷路器進行建模的過程中，可以非常直觀的對仿真的效果進行查看，下圖中就是建立的VS1真空斷路器操作機構的仿真模型，分別為軸測圖，右視圖,正視圖，俯視圖。但是我們要額外注意，在進行仿真的時候，要充分考慮產品的操作機構特點，以及產品分合閘的過程。另外特別需要注意的是，加強仿真過程當中的控制效果，我們可以給產品配備傳感器，來對仿真過程進行自動的控制，達到較好的效果。

以上就是VS1真空斷路器建模方面四大關鍵點，全都是由巨廣電氣整理提供的，希望對大家了解這款產品有一個比較好的幫助。當然大家如果對VS1真空斷路器這款產品有更多想要了解的內容，都可以登錄我們巨廣電氣的網站進行觀看查詢。
