在了解高壓開關柜之前，首先我們要了解到，環網柜是開關柜的一種，而開關柜因為電壓的不同，被分為高壓與低壓，高壓的開關柜又因為其功能的不同，有被分為高壓環網柜、高壓中置柜等，其中高壓環網柜又被分為很多種，高壓環網柜是為提高供電可靠性，使用戶可以從兩個方向獲得電源，通常將供電網連接成環形。這種供電方式簡稱為環網供電，而進線柜均所指為變壓器低壓10kV環網柜。即由變壓器低壓側輸出連接至10kV母線的初始端的第一個柜：稱為進線柜，也稱為變低進線柜。

環網柜所謂環網柜”就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的含義的。 這些環網柜的都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。當然這只能局限在一定容量內。 這樣的開關柜也完全可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。

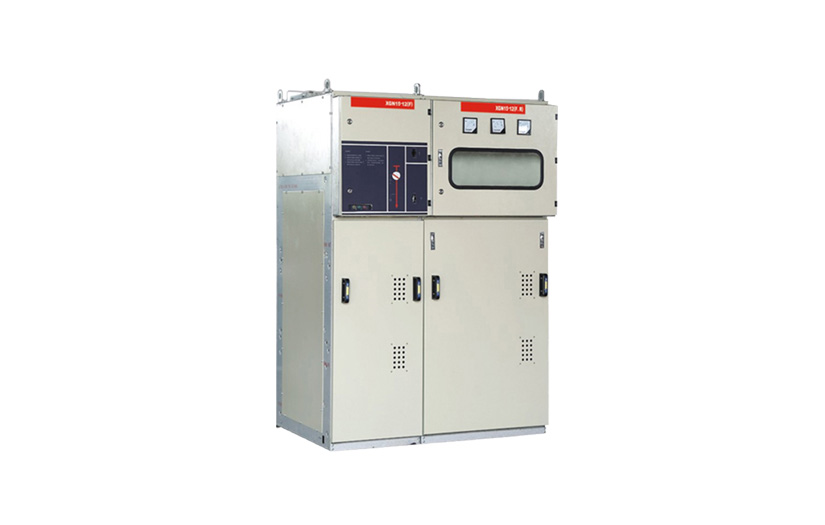

相關的產品的話可以看一下環網柜廠家巨廣這個HXGN15-12六氟化硫型高壓環網柜。

在港口和高層建筑等交流10KV配電系統中，因負載容不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。該系統通常采用高壓環形網供電，所使用高壓開關柜一般習慣上稱為高壓環網柜。高壓環網柜除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流），因此高壓環網柜的高壓母線截面要根據本配電所的負荷電流與環網穿越電流之和選擇。

環網柜的組成部分

一般區分為進線柜、出線柜、母線提升柜、計量柜、開關柜等，每組柜子里又根據不同用途含有不同元件，如斷路器、隔離開關、接地刀閘、母牌、電纜附件、帶電顯示器、操作機構、柜體等等。如果把柜子用在戶外還要外加外殼。

環網柜的內部元器件

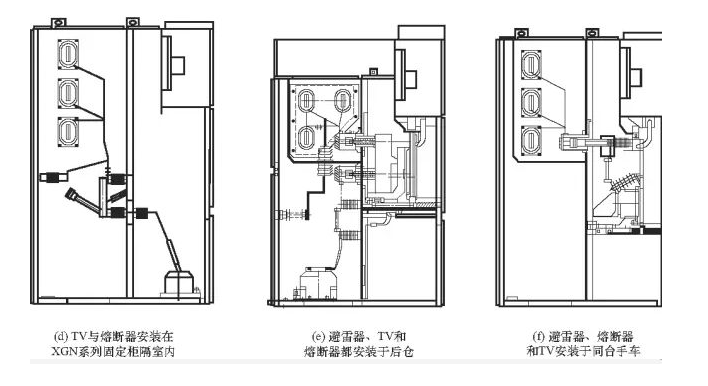

一般的環網柜，內部具有負荷開關+操作機構，帶電顯示器，絕緣子，電流互感器，電壓互感器，真空斷路器，接地開關，避雷器，熔斷器，隔離開關，電纜故障指示器，電動操作機構，機械聯鎖，柜內照明燈，電磁鎖等。

分支箱和環網柜的區別

電纜分線箱的主要功能是分接或轉移電纜。

1） 電纜接頭。長距離線路上有許多小面積電纜，會造成電纜使用的浪費。因此，在電力負荷的出線中，常采用干線大電纜作為出線，然后在接近負荷時，由電纜分線盒將干線電纜分成若干個小區電纜，小區電纜與負荷相連。這種接線方式廣泛應用于城市電網路燈和小用戶的供電中。

2） 在相對較長的線路中，如果電纜長度不能滿足線路要求，必須使用電纜連接器或電纜分線盒。一般情況下，電纜中間接頭的使用距離較短，但當線路較長時，根據經驗，如果電纜中間有多個中間接頭，為了保證安全，電纜分支將被認為是箱體的轉移。

3） 分支箱廣泛應用于戶外。隨著技術的進步，帶開關的分支箱越來越多。然而，城市電纜通常由兩個電路供電。因此，有人把帶開關的分支箱直接稱為室外環網柜。然而，目前此類環網柜大多無法實現配電網自動化，但廠家已經推出了可以做配電網自動化的用戶外環網柜。這也模糊了電纜分線盒和環形網絡機柜之間的邊界。

環網柜主要用于實現雙路或多路供電，提高供電可靠性。目前，先進的環網柜可以實現配電自動化和遠程操作。

現在環網柜方式的電纜分支箱也多起來，以后估計會融合一體了。

環網柜既有進線也有出線，電纜分支箱也一樣，我認為區別應該是供電方式而非進出線方式，環網柜可以雙回路或多回路供電，確保供電可靠性，而電纜分支箱不具備多回路或雙回路的供電能力。另外環網柜現在可以實現配網自動化，進行遠程控制，電纜分支箱目前基本不具備這樣的功能（帶開關的戶外環網柜除外）。

環網柜的作用和原理

環網柜的作用

環網柜的作用是聯系環網線路，提高線路的供電可靠性，如環網線路合環運行或環網線路負荷割接等。環網柜在環網中的使用部位不同，在分類上也略有不同，主要有進線環網柜、出現環網柜和聯絡環網柜等。

環網柜的原理

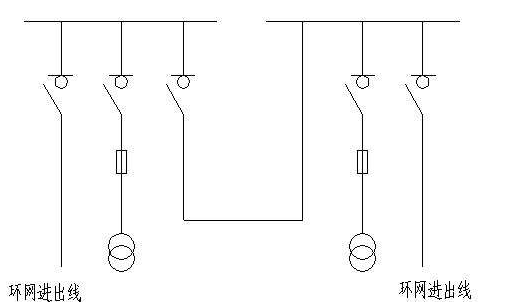

是為了實現線路互供，即不同的線路從不同的變電站出來后，互相拉手，正常情況下聯絡斷開，各自運行，但一旦某個變電站停電，就可以把停電的變電站的由變電站線路斷開，把聯絡合上，讓另一個變電站帶原本由原變電站帶的負荷。或者某個線路或變電站帶負荷過高，而另一個帶負荷過低，則可以有選擇性的從某個聯絡點斷開，由負荷較低的線路或變電站來帶分擔一部分負荷，這樣既保證了供電的可靠性，也保證了電網的穩定運行。

環網柜發展趨勢

隨著市場經濟的快速發展，城市的大型建筑不斷涌現，城市的功能日趨完善和復雜，對供電可靠性的要求也越來越高。許多用戶需要兩種或兩種以上的供電方式。特別是在沿海發達城市，城市建筑密度增加，建設線路變得非常困難，電網也變得復雜，一旦發生故障，就很難迅速發現和修復。因此，傳統分配制度的改進是必然的。在這種情況下，環網柜是較好的選擇。

環網柜負荷開關分類

環網柜的主要電氣部件是負載開關和熔斷器。根據負載開關，環網柜可分為真空負載開關和六氟化硫負載開關等。目前，SF6負載開關在環網機柜中較為常見，因為SF6負載開關很容易實現三個工作位置，即打開、斷開和接地。

環網柜應用環境分類

根據應用環境，環網柜可分為室內網柜和室外網柜。室內環網柜用于高壓側配電。如有必要，室內環網柜還可安裝斷路器，以確保電網的通暢和安全。室內環網柜主要由進線柜、計量柜、PT柜、變壓器出風口柜等組成。

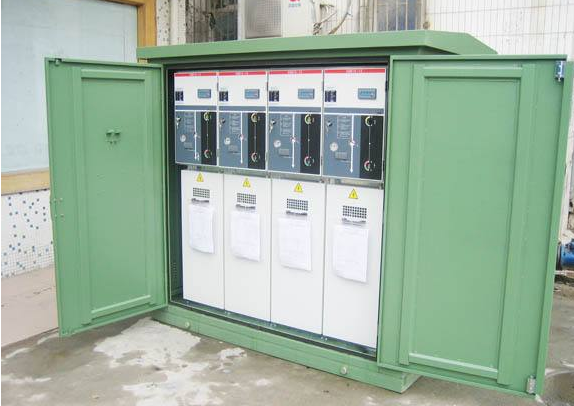

戶外環網柜則是用于城市電網的環網柜，多采用SF6絕緣和負荷開關。戶外環網柜的防腐等級高，并有一定的防水耐潮性能，可以承受戶外比較復雜的工作環境。
