35kv真空斷路器工作原理

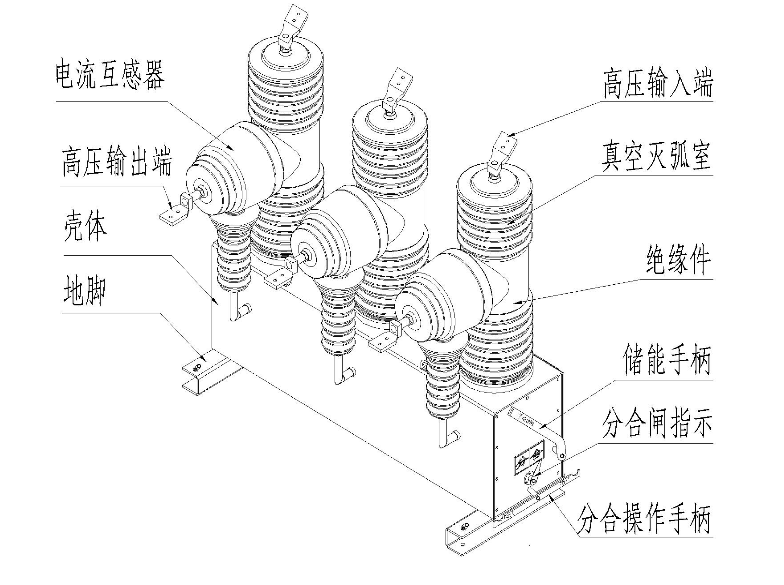

35kv真空斷路器的作為一款戶外高壓真空斷路器，主要是由固封極柱，電流互感器，永磁操動機構幾大部分組成的，如今多是配合一些智能控制單元來實現開關的分合閘操作，另外將一些通信信息進行傳輸到控制中心。下文中就來給大家介紹一下35kv真空斷路器的一些工作原理以及過程，希望大家在看完之后，能夠對產品有一個比較深入的了解。

一.滅弧原理

35kv真空斷路器是一款采用了真空滅弧室的產品，在真空度方面比較高，主要就是使用真空來作為主要的滅弧介質和絕緣介質。一般情況下，當動觸頭和靜觸頭在操動機構的帶動下發生帶電分閘時，產品的觸頭間就會出現一些真空電弧，因為這款產品所采用的特殊觸頭結構，能夠讓產品在觸頭的間隙當中出現一些適當的縱向磁場，能夠讓產品內部的電弧保持在一個擴散型式，將電弧進行均勻的分布，讓產品內部始終維持在一個比較低的電弧電壓，然后在電流自然過零情況下，產品能夠將內部殘留的電子，離子進行凝聚，讓其全面聚合在觸頭的表面，這時候滅弧室斷口的介質在絕緣強度方面則是很快就會被恢復，以此來達到電弧被熄滅，達到比較強而穩定的電流分斷效果。

二.儲能

35kv高壓真空斷路器在使用過程中多是配合一些智能控制單元一起使用，一般情況下智能控制單元的內部都是有一些電容器，由控制單元內部的主電源以及一些備用電源來給點容器進行充電供能，然后在35kv高壓真空斷路器運行過程中，如果需要進行一些分合閘操作的時候，這時候電容器就會進行電能的釋放，由這些瞬間放出的電能進行產品能力的提供。

三.合閘操作

一般上35kv真空斷路器所連接的智能控制單元上面都是帶有合閘按鈕的，我們只需要按動合閘按鈕，當然也可以通過遠方遙控合閘操作，以此來激活產品內部操作機構的合閘線圈，這時候內部的鐵芯就會驅動斷路器內部的觸頭進行規定的合閘操作。然后在斷路器到達合閘位置的時候，合閘線圈的電源會由控制回路進行自動的斷開，因為合閘線圈具備一定的保持力，這個時候鐵芯就緊緊的提盒在合閘側，讓斷路器可靠的保持在合閘的位置上面。

四.分閘操作

分閘操作基本上跟合閘操作就是一個相反的情況，也是可以通過按下智能控制單元上面的分閘按鈕，或者是通過遠方遙控進行分閘操作，來進行激活產品內部操作機構的分閘線圈，在克服了合閘線圈具備的保持力之后，分閘彈簧就會拉動鐵芯來進行觸頭的驅動操作，進行規定速度的分閘操作。在判斷出斷路器達到分閘位置的時候，控制回路同樣會自動的切斷分閘線圈的電源，這時候鐵芯同樣會因為分閘彈簧所具備的拉力，從而保持在分閘一側，以此來保障斷路器可靠的保持在分閘位置。

以上就是35kv真空斷路器的工作原理，全部都是由巨廣電氣整體提供的，希望大家在看完之后，能夠加深大家對這款產品的一個認知。
