ZW32真空斷路器結構和原理

一、主要結構特點

1、zw 32“真空斷路器“的主體結構是由三相柱和運行機構組成。成型后結構簡單、清晰、耐用。三相柱采用進口固體絕緣材料制成，具有耐高壓、耐低溫、耐紫外線、耐老化等優點。

2、2，設備內真空滅弧室柱上的真空斷路器穩定可靠，具有安全系數高，免維護，體積結構緊湊，重量輕，使用壽命長，無爆炸危險等特點。

3、產品采用微型化彈簧操作機構，降低了啟閉能耗，機構傳動輸出采用主軸滑動方式，無轉矩?fù)p失。

4、4，整體結構按全密封結構設計，具有防潮，防露性能，也可用于高溫或低溫空氣潮濕場所;

5、設備可以手動換一種說法，我們可以電動操作分離閘門動作，也可以進行近距離或遙控操作；

6、電流互感器裝置設置在原結構上，可選擇不同的CT類型。較多可安裝三個組。

7、7。進出線及金屬接頭均為鋁合金材質，耐腐蝕。

8.本產品有兩種安裝方式：一種是單桿安裝，另一種是雙桿安裝。

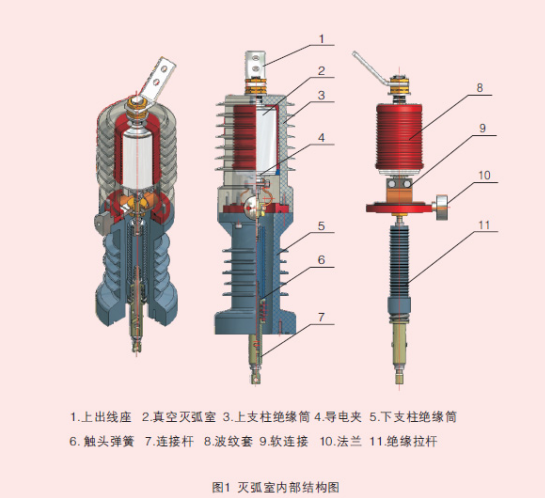

二、滅弧原理

ZW32真空斷路器滅弧原理是采用真空作為滅弧和絕緣介質，具有較高的真空度。當操作機構驅動觸點以執行帶電開口時，在觸點之間產生真空電弧，同時，由于觸點之間的合理范圍的磁場，真空磁弧傳播。可在接觸面均勻地產生電弧，并將電弧電壓維持在低點。較后，電流自然達到零值，真空中的剩余離子電子和金屬蒸氣將在短時間內凝聚在觸點表面，從而使滅弧室斷裂部位的絕緣性能迅速恢復正常。較后，將電弧熄滅以達到破斷保護的目的。

三、動作原理

如果設備的儲能狀態為關閉狀態，則需要手動換一種說法，我們可以電動操作開啟彈簧釋放能量，各運動部件將朝開啟方向移動，實現開啟操作。

四、控制器原理

ZW32真空斷路器控制器的保護方式均具有延長勵磁涌流頻率、超過額定電流故障延遲、短路故障瞬時等功能。采用這種保護方式，可以保證閘門關閉時因突波頻率增加而引起的誤動，并能根據突波頻率的增加引起的誤差動作，可靠地消除過流環抖動。消除了過高電流故障引起的故障動作，保證了短路故障的快速斷，大大提高了供電的可靠性。設置控制器電流的方法是在設置A相時，將二次電流固定在3到6安培的設定值上。換一種說法，我們可以是將A相一次固定到相應的電流上，然后將所有的撥碼開關位置置于接通狀態。
