一、 熔斷器概述

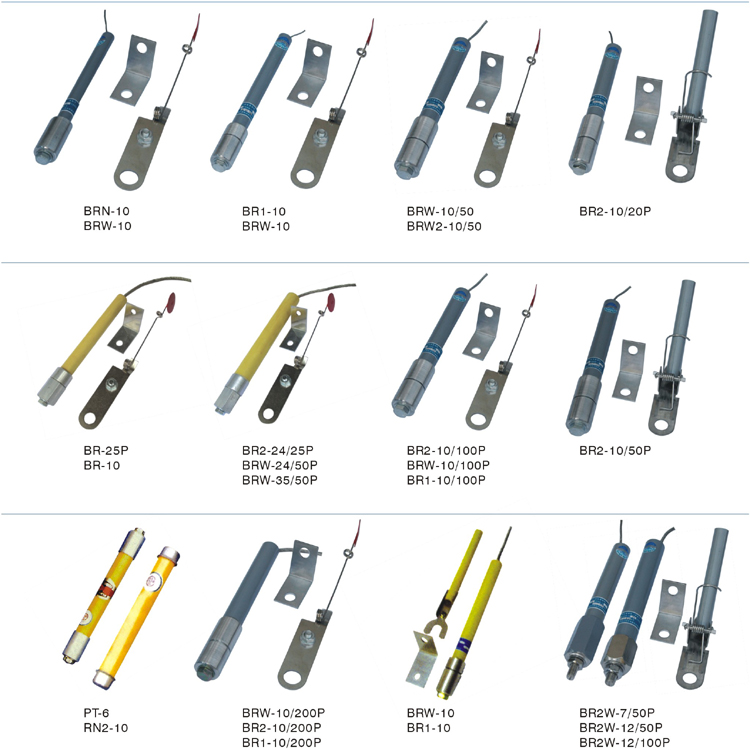

BR、BR1、BR2、 BRW、 BRW2、BRN、RNY1 型熔斷器供10KVV及以下的電力系統中以星形連接的電容器組合單臺電容器的內部故障保護之用。能可靠、迅速地斷開故障電容器。從而避免因電容器內部由元件擊穿而可能引起的爆炸事故，使電網繼續安全運行。
二、 熔斷器外形及安裝尺寸
| 規格 | L | L1 | L2 | H | 直徑 |
| BRW-10/(1-30A) | 75±5 | 220 | 95 | 295±5 | 21 |
| BRW-10/(30-100A) | 240 | 95 | 310±5 | 28 | |
| BRW-10/(101-200A) | 255 | 95 | 320±5 | 31 | |
| BRW-10/(1-30A) | 150 | 70 | 240±5 | 17 | |
| BRW-20/(1-50A) | 240 | 95 | 310±5 | 28 |
| 電容器裝置額定電壓 | 6.10kv | 35kv | 66kv | |||||||||||
| 熔斷器額定電壓系列規格 | 7kv | 7kv | 12kv | 22kv | ||||||||||
| 24P | 80P | 100P | 200P | 24P | 80P | 100P | 200P | 24P | 80P | 100P | 200P | 24P | 50P | |
| L1 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 235 |
| L2 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 150 | 150 | 150 | 150 | 180 | 180 |
| L3 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 150 | 150 | 150 | 160 |
| L4 | 180 | 100 | 180 | 180 | 180 | 180 | 190 | 180 | 200 | 200 | 200 | 200 | 250 | 250 |
| H1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 520 | 520 | 520 | 520 | 550 | 560 |
| H2 | 253 | 253 | 253 | 253 | 253 | 253 | 253 | 253 | 273 | 273 | 273 | 273 | 303 | 313 |
| H3 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| M1 | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 10 | 10 |
| M2 | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 10 | 10 |
| X1 | 49 | 49 | 49 | 50 | 49 | 49 | 49 | 50 | 49 | 49 | 49 | 50 | 49 | 49 |
| Y1 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 |
| 直徑 | 26 | 28 | 30 | 32 | 26 | 28 | 30 | 32 | 26 | 28 | 30 | 32 | 26 | 28 |
