一、特點

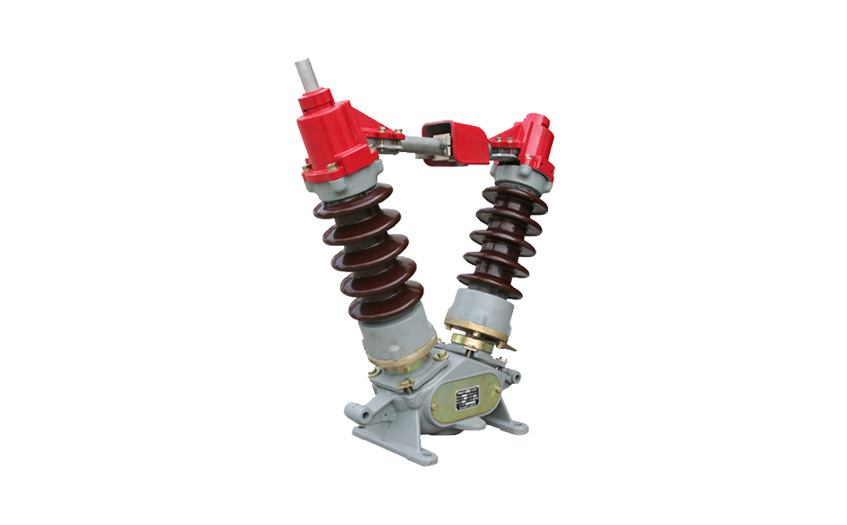

2.1產品特點
1. 隔離開關采用雙柱中開、觸頭轉入式結構,具有自動清潔抽頭的能力,提高了接觸可靠性
2. 觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭,避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低,接觸電阻增加,觸頭發熱加劇的惡性循環
3. 隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構,水汽、塵埃、有害氣體無法進入,使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中,軸承用不生銹,潤滑脂無法流失,永不干涸,使隔離開關長期運行后的操作力矩不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構,鋼制件采用熱鍍鋅,確保隔離開關操作靈活、輕便、可靠、永不生銹
2.2完善化隔離開關特點說明
1. 全部采用熱鍍鋅工藝防腐處理,熱鍍鋅不能保證配合要求轉動的部件一般均采用不銹鋼材料,緊固件M8以下采用不銹鋼,其余均采用熱鍍鋅。
2. 導電部分銅管軟連接型,中間觸頭為“握手”式自力型觸指,彈簧外壓式無電流通過,隔離開關只有中間一個接觸點,其余均采用軟連接固定聯結
3. 采用新的觸頭結構,將觸片一端與觸座固定,靠觸片變形及彈簧產生接觸壓力,使觸指末端的滑動接觸改為固定接觸,提高導電可靠性
4. 觸指彈簧改為外置式,以避免彈簧分流
5. 增加磁鎖板,提高動熱穩定性能。
6. 轉動部分配有自潤滑套,無需潤滑脂
7. 主接線端子為平板型。電流等級為630A時,導電部件表面鍍錫;電流等級為1250A-4000A時,導電部件表面鍍銀
8. 瓷件上、下帽采用熱鍍鋅防銹,并根據使地區污穢等級的不同可選用不同爬距的瓷件,在生產制造過程中按正差控制,爬電距離設計時將公稱值較標準值設計的高。
9. 開關用支柱絕緣子強度密度大,穩定可靠,配方采用高強度瓷料制造,減少產品強度的分散性,增加了產品的抗拉強度,結構設計時已對產品已有較大的強度預留度,使產品在運行中保證穩定可靠

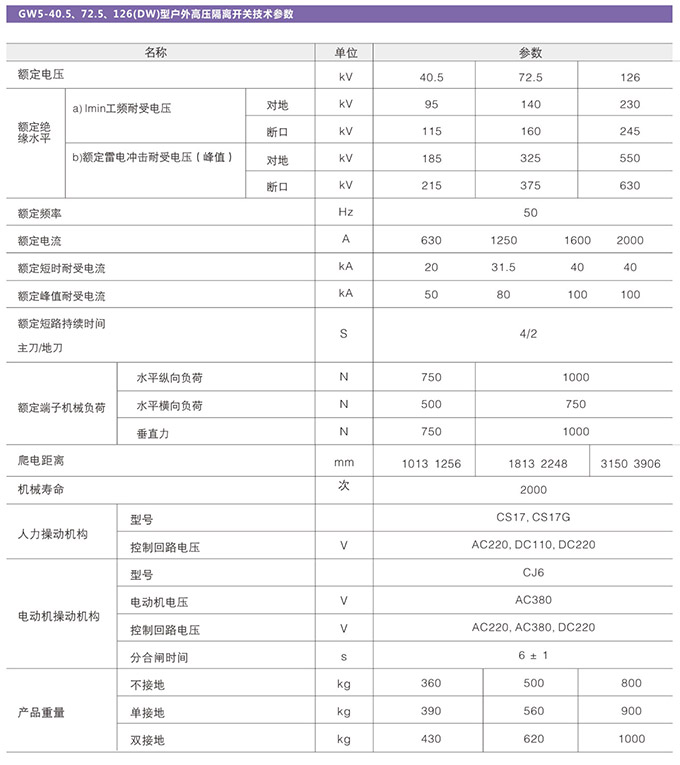

二、技術參數
三、產品結構

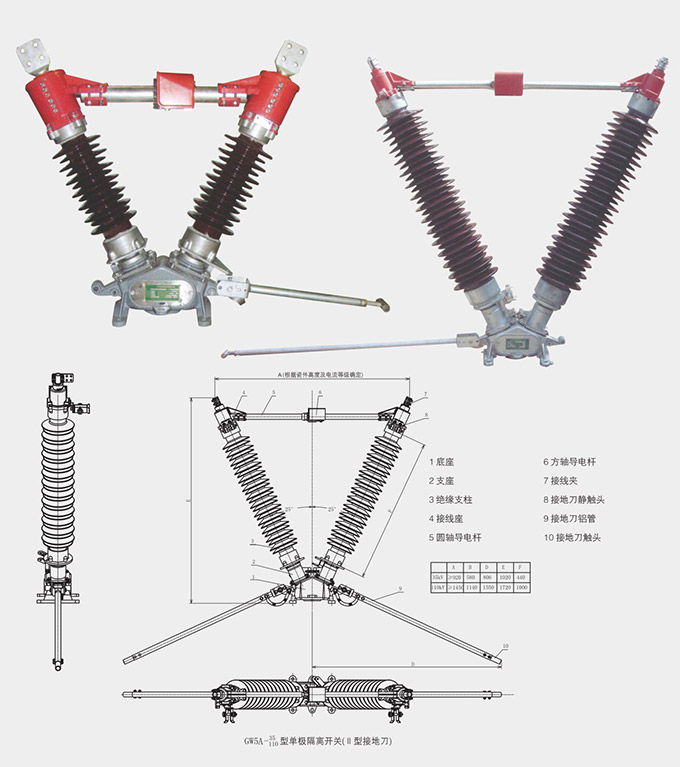

結構介紹
1. 本產品為雙柱水平斷口中間開啟式,可以一側或兩側附裝接地開關。90°傳動的隔離開關采用CS17型人力操作機構進行三級聯動操作;180°傳動的隔離開關采用CJ6型電動機操動機構或CS17G型人力操作機構進行三級聯動操作;接地開關采用CS17G型人力操動機構三級聯動操作。

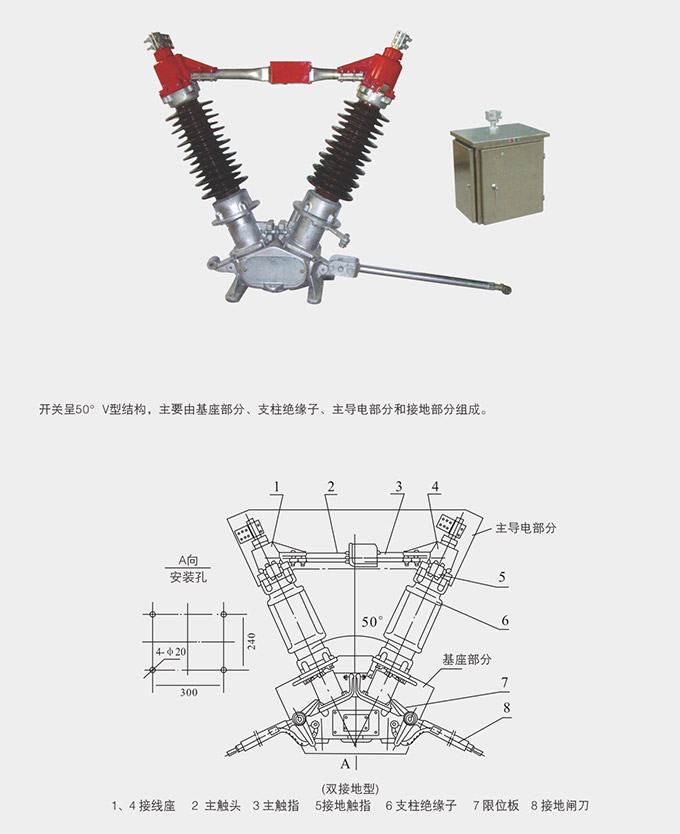

2. 隔離開關屬雙柱V形水平開啟式,各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成由成50°夾角的兩個支座,兩支柱絕緣子相互夾角地安裝在基座兩端地軸承上,且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方,隨支柱絕緣瓷瓶作約90e轉動。
3. 出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上,接線板供用戶連接線路之用
4. 中間觸頭部分的觸指成對裝配,采用自力型觸指其形式為轉入式,以減少分、合閘時觸頭與觸指間的磨損,提高使用壽命。
5. 隔離開關附有接地開關時,主導電回路與接地開關的連鎖用基座上的扇形板與弧形板保證,在主導電回路合閘時,接地開關不可合閘,接地開關石渣是,主導電回路不可合閘
