產品概述

一、概述

SRM16-12/24全絕緣充氣柜，已經在國家高壓電器試驗中心獲得型式試驗報告。廣泛用于10KV/20KV配電系統，是城鄉各類用戶變配電系統的開關產品。開關柜為模塊化單元模式，可根據不同用途進行組合；有固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。

SRM16-12/24全絕緣充氣柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。SRM16-12/24型充氣式開關柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。

SRM16-12/24全絕緣充氣柜分為非擴展標準配置和擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。

SRM16-12/24全絕緣充氣柜執行GB標準。

在室內條件下（40℃）和在室外條件下（-50℃）運行的設計壽命超過30年

使用條件

1.充氣柜在使用環境上是對周圍的空氣溫度有一定的標準的，通常是要求在-25℃到+40℃之間才比較合適的，當然也不能讓設備長時間處在溫度40℃下面，也會影響到設備的運行的，比較好一天下來的平均溫度是低于35℃的。

2.在海拔高度方面，充氣柜比較好的情況是使用海拔高度低于3000米以下的場所，如果有特殊需求，需要一些充氣柜應用在海拔超過3000米的場所，需要在定制的時候跟廠家提出要求，廠家根據實際情況，如果條件合理允許的情況下，協商專門定制運用于超過3000米海拔的充氣柜。

3.充氣柜運用的場所空氣濕度比較好是處于百分之九十五以下，當然比較好的情況是空氣當中的濕氣度平均是低于百分之九十以下的。

4.使用充氣柜的場所，可以先用感應系統進行測試，一些電磁干擾程度過高的場所是不適合應用充氣柜的，一般情況下都是一些電磁干擾幅度低于1.6KV的場所才能使用充氣柜。

產品特點

1.產品適用性能強

如今一些西部的地區因?yàn)槭艿揭恍毫犹鞖夂透吆０蔚韧饨绛h(huán)境因素的影響，在供電系統方面的要求是越來越高了，一些普通的設備已經遠遠不法達到要求，滿足比較高的可靠性能進行供電，所以如今絕緣充氣柜設備非常滿足這些使用需求，能夠應用于這些場所，這主要是因?yàn)樵O(shè)備在整體的體積方面是非常的小巧的，所以在占位面積方面是非常的節省的，而且應用在這些惡劣環境因素下，不僅不會受到環境因素的影響，反而能夠非常適應，體現出非常良好的效益，更加協調的運行。

2.產品非常的多樣化

因?yàn)槌錃夤裰饕褪菍⒏鞣N高壓元件進行組合，形成一個各個標準模塊

，所以我們可以根據不同的使用需求，進行不同元件的組合來進行應用，滿足各種不同的需求。廠家在設計生產設備的時候，還給設備上面預留了一些電纜的插座，可以方便后續在使用的時候增加進出線的電纜數量來進行一些擴容操作，能夠很方便的滿足后續的各種使用需求，組成不同的系統。當然客戶有一些特別的需求，也可以提出來，廠家會根據合理性進行特別的配置元件。

3.產品在使用方面非常的安全穩定

產品在設計生產的時候是將所有導電的部分全都密封在絕緣氣體當中，所以整個產品在運行方面非常的可靠，能夠保持長時間不間斷的運行，在如今電網當中是非常適應的，能夠在頻繁操作的情況下，還保持了非常穩定可靠的運行，對電路做到比較好的控制和保護工作，非常有效的保證了操作人員的操作安全和設備的良好運行。

4.設備后續維護量小

因?yàn)樵O(shè)備在運行過程中一直是處于密封狀態下，所以基本不會出現腐蝕和破損等現象，所以后續在設備上的維護工作量是非常小的，非常有限的節省了后續的維護成本，另外就是設備這樣在使用壽命上面也是非常的長久的。

二、技術參數

2.1性能指標

SF6氣體壓力

20℃下絕對壓力為1.4bar

氣體年泄漏率0.2%/年

防護等級IP67

氣室不銹鋼厚度3.0mm。

正常運行環境條件

溫度40℃

最低溫度-50℃

較大平均相對溫度≤95%

海拔高度≤2000米

母線；

開關柜內母線400,mm2Cu

開關柜接地母線150mm2Cu

顏色；

開關柜前面板RAL7012

側板和電纜室前蓋板RAL7035

滿足標準；

GB/T11022 GB3906 GB1985

GB16926 GB38041 GB1984

GB3309

IEC60056 IEC60129 IEC60265

IEC60298 IEC60420 IEC60694

2.2技術參數

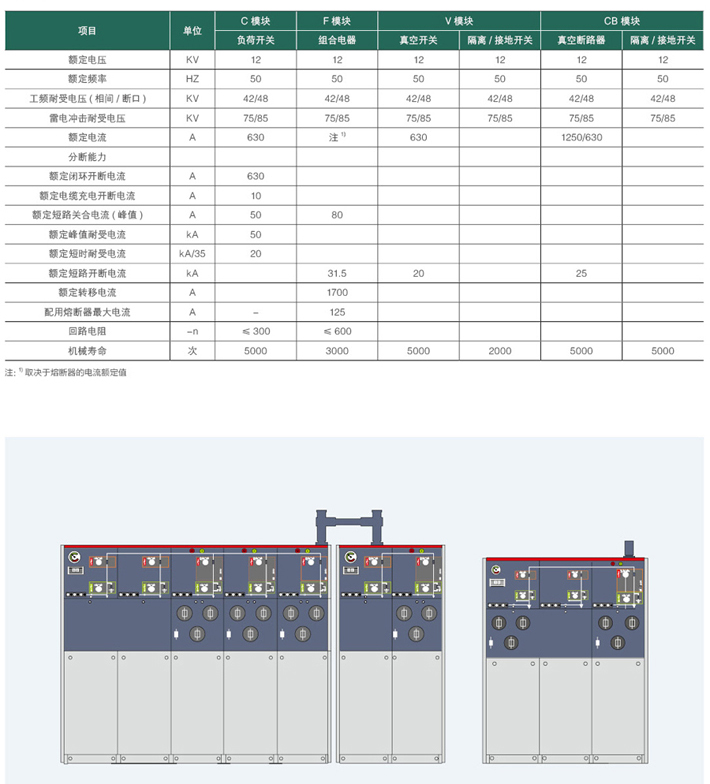

全絕緣充氣柜技術參數

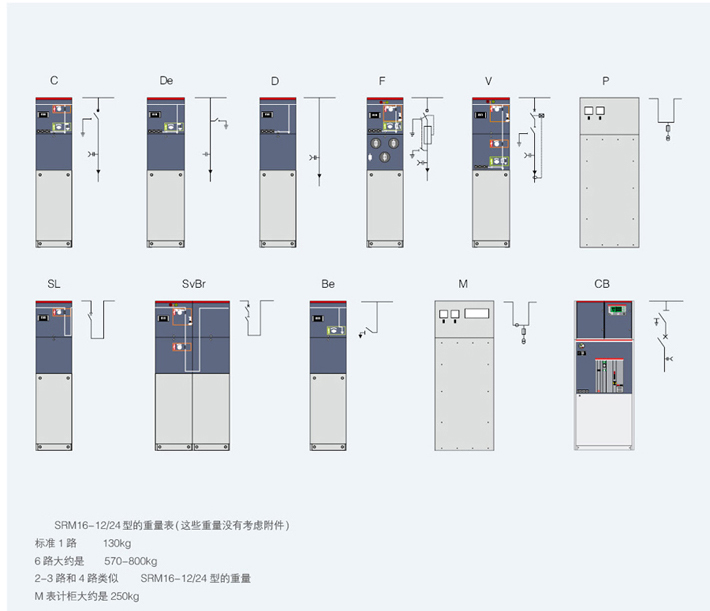

標準擴展模塊

C負荷開關模塊（寬度=325mm）、De帶接地刀的電纜連接模塊（寬度=325mm）、D不帶接地刀的電纜連接模塊（寬度=325mm）、F負荷開關熔斷器組合電器模塊（寬度=325mm）、V真空開關模塊（寬度=325mm）、SL母線分段開關模塊（負荷開關）（寬度=325mm）、SVBR母線分段開關模塊（真空開關）、SV總是跟母線提升模塊在一起（寬度=650mm）、BE母線接地模塊（寬度=325mm）、M/PT表計模塊12KV（寬度=696mm）、表計模塊24KV（寬度=900mm）、CB真空斷路器模塊（寬度=696mm）.

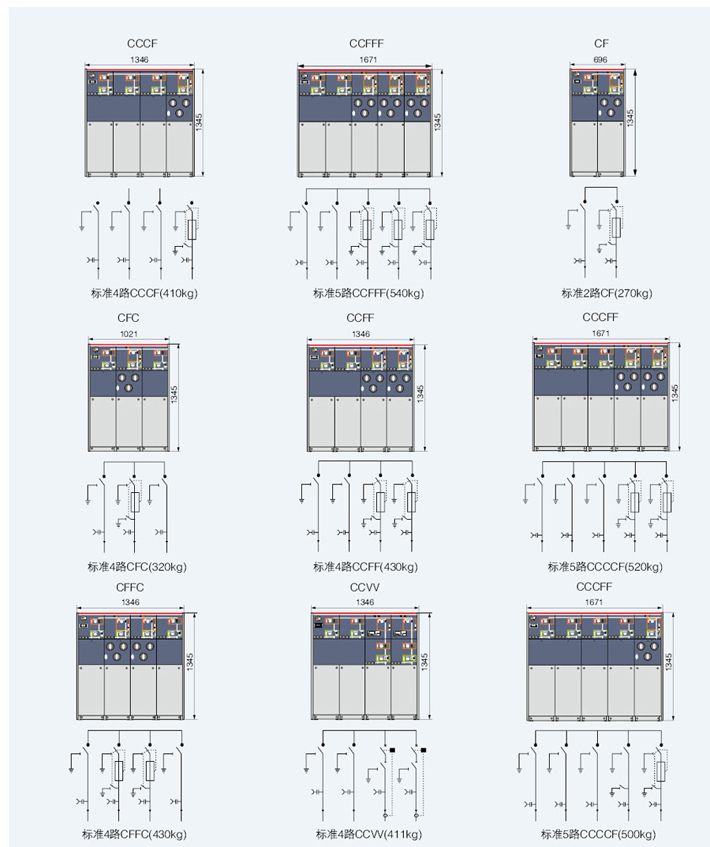

全絕緣充氣柜配置方案

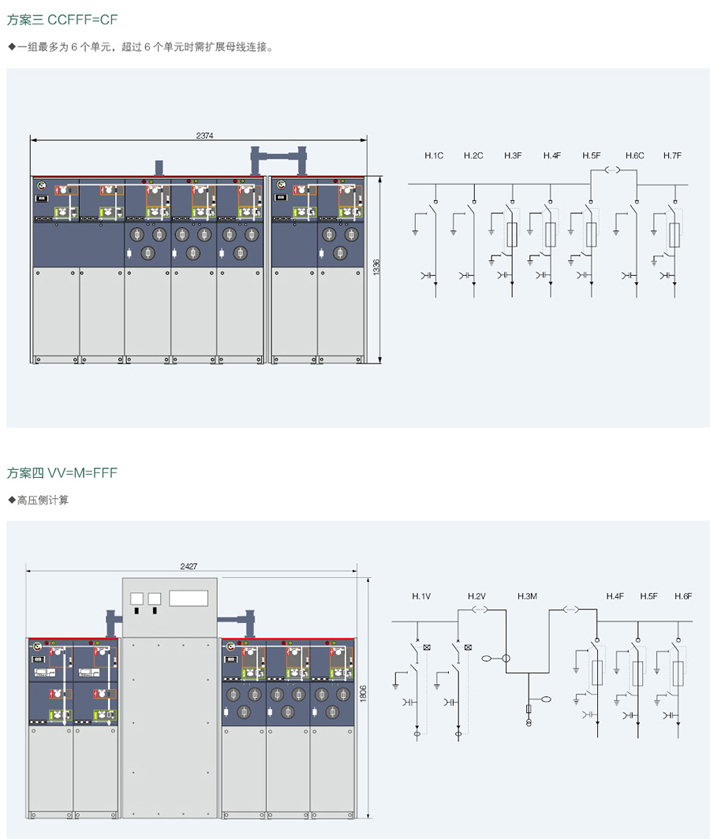

全絕緣充氣柜拓展方案

標準擴展模塊

全絕緣充氣柜拓展方案

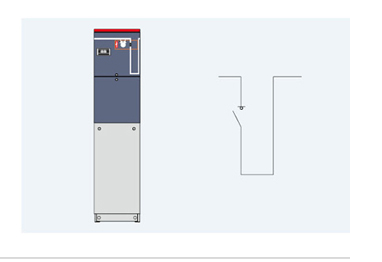

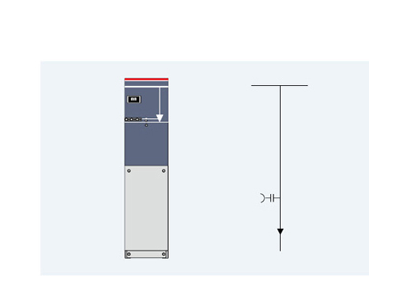

不帶地刀電纜連接模塊D

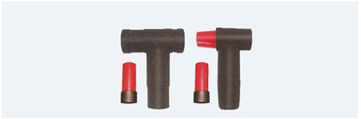

標準配置與特性，630A母線、位于前部水平布置的出線套管，630A的400系列螺栓式套管、指示套管帶電的容性電壓指示器、SF6氣體壓力表（每個SF6氣箱中僅有一處）、接地母線、預留母線擴展、外部母線、短路及接地故障指示器、測量環形電流互感器及電流表、計量環形電流互感器及電度表、在電纜進線套管處可加裝氧化鋅避雷器或雙電攬頭、二次裝置可裝設于、開關柜頂部的二次線小室、開關柜頂部的低壓箱。

全絕緣充氣柜電纜連接模塊

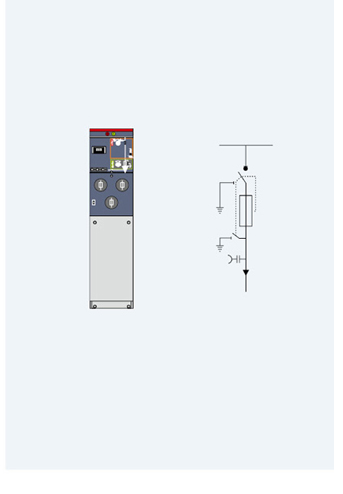

帶熔斷的負荷開關模塊F

標準與特性、630A母線、三工位的負荷開關、熔斷器首端與熔斷器末端接地開關為機械聯動、三工位雙彈簧操作機構，有兩個獨立的負荷開關和接地開關操作軸、負荷開關和接地開關位置指示、熔斷器筒。熔斷器水平位置、熔斷器跳閘指示、位于前部水平位置的出線套管，200A的200系列插入式套管、指示套管帶電的容性電壓指示器、對于所有的開關功能都在面板上有方便的加裝掛鎖裝置、SF6氣體壓力表（每個SF6氣箱中僅有一只）、接地母線、用于變壓器保護的熔斷器參數、12KV.max125A熔斷器、24KV.max63A熔斷器、接地開關與電纜室前面板的聯鎖、預留母線擴展、外部母線、、負荷開關操作用電動機24V/48V.DC,110VDC/AC、并聯跳閘線圈24/48DC,110V/220VDC/AC/并聯合閘線圈24/48DC,110V/220VDC/AC、測量環形電流互感器及電流表、計量環形電流互感器及電度表、進線帶電接地閉鎖（當套管帶電時閉鎖接地開關）110V/220V AC/DC、輔助觸點、負荷開關位置2NO+2NC、接地開關位置2NO+2NC、熔斷器熔斷1NO、帶信號的壓力表1NO、帶信號觸點的滅弧器1NO、二次裝置可裝設于開關柜頂部的二次線小室、開關柜頂部的低壓箱。

母線分段開關模塊SL

標準配置與特性；630A母線

隔離開關

單彈簧操作機構

開關位置指示

對于所有的開關功能都在面板上有方便的加裝掛鎖裝置

SF6氣體壓力表（每個SF6氣箱中僅有一處）

預留母線擴展

外部母線

負荷開關操作用電動機24V/48V DC，110V/220V DC/AC

鑰匙互鎖

輔助觸點

負荷開關位置2NO+2NC

二次裝置可裝設于

開關柜頂部的二次線小室

開關柜。

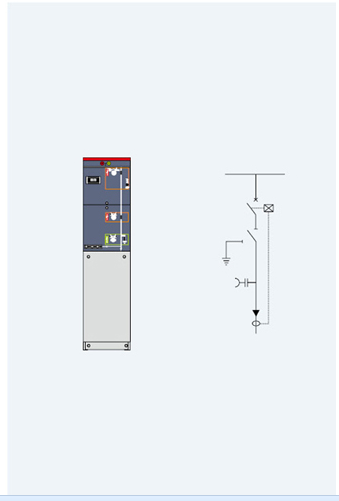

真空開關模塊V

標準配置與特性

630A母線

630A的變壓器/線路保護用真空開關

真空開關用兩工位彈簧操作機構

真空開關下部三工位隔離/接地開關

三工位隔離/接地開關單彈簧操作機構

真空開關和三工位開關機械聯鎖

真空開關和三工位開關位置指示

電子式保護繼電器

跳閘線圈（用于繼電器動作）

位于前部水平布置的出線套管，630A的400系列螺栓套管

指示套管帶電的容性電壓指示器

對于所有的開關功能，都在面板上有方便的加裝掛鎖裝置

SF6氣體壓力表（每個SF6氣箱中僅有一處）

接地母線

接地開關與電纜室前面板的聯鎖

預留母線擴展

外部母線

真空開關操作用電動機24V/48V DC，110V/220V DC/AC

并聯跳閘線圈24/48DC,110V/220VDC/AC/

并聯合閘線圈24/48DC,110V/220VDC/AC

測量環形電流互感器及電流表

計量環形電流互感器及電度表

鑰匙互鎖

進線帶電接地閉鎖（當套管帶電時閉鎖接地開關）110V/220V AC/DC

輔助觸點

真空開關位置2NO+2NC

隔離開關位置2NO+2NC

接地開關位置2NO+2NC

真空開關跳閘信號1NO

帶信號的壓力表1NO

帶信號觸點的滅弧器1NO

二次裝置可裝設于

開關柜頂部的二次線小室

開關柜頂部的低壓箱

其它繼電器

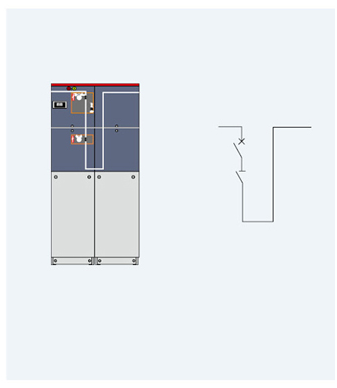

母線分段開關模塊SV

標準配置與特性

630A母線

630A的真空開關

真空開關有兩工位雙彈簧操作機構

真空開關下部隔離開關

隔離開關單彈簧操作機構

真空開關和隔離開關機械聯鎖

真空開關和隔離開關位置指示

對于所有的開關功能都在面板上有方便的加裝掛鎖裝置

SF6氣體壓力表（每個SF6氣箱中僅有一只）

BVBR總是與母線提升柜相連

預留母線擴展

外部母線

真空開關操作用電動機24V/48V DC，110V/220V DC/AC

并聯跳閘線圈24/48DC,110V/220VDC/AC/

并聯合閘線圈24/48DC,110V/220VDC/AC

鑰匙互鎖

輔助接點

真空開關位置2NO+2NC

隔離開關位置2NO+2NC

二次裝置可裝設于

開關柜頂部的二次線小室

開關柜頂部的低壓箱

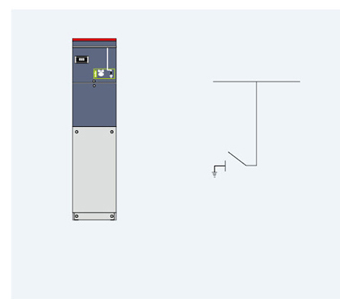

母線接地模塊Be

標準配置與特性

630A的母線

接地開關

兩工位單彈簧操作機構

接地開關位置指示

對于所有的開關功能都在面板上有方便的加裝掛鎖裝置

SF6氣體壓力表（每個SF6氣箱中僅有一只）

接地母排

預留母線擴展

外部母線

鑰匙互鎖

輔助觸點

接地開關位置2NO+2NC

帶信號的壓力表1NO

二次裝置可裝設于

開關柜頂部的二次線小室

開關柜頂部的低壓箱

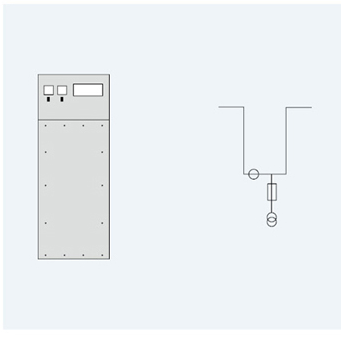

計量模塊M

標準配置與特性

2只電流互感器

2只電壓互感器

6只400系列套管、用于JG-SRM16-12/24型充氣式的外母線連接上進上出

保護PT的熔斷器

低壓組成部分

1只帶裝換開關的電壓表

1只帶裝換開關的電流表

寬*高*深=696*1806*820mm

3只電流互感器

3只電壓互感器

氧化鋅避雷器

指示開關柜帶電的容性電壓指示器

低壓組成部分

1只有功電度表

1只無功電度表

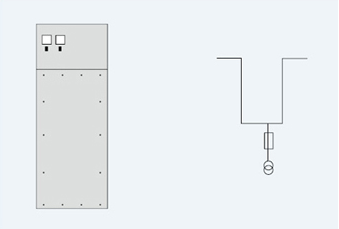

PT模塊P

標準配置與特性

2只電壓互感器

保護PT的熔斷器

1只帶轉換開關的電壓表

上進/出3只（6只）400系列套管用于開關柜的外置母線連接

寬*高*深=696*1806*820mm

下部電纜進/出線

寬*高*深=696*1460*820mm

氧化鋅避雷器

指示開關柜帶電的容性電壓指示器

24VDC充電器及蓄電池

隔離開關

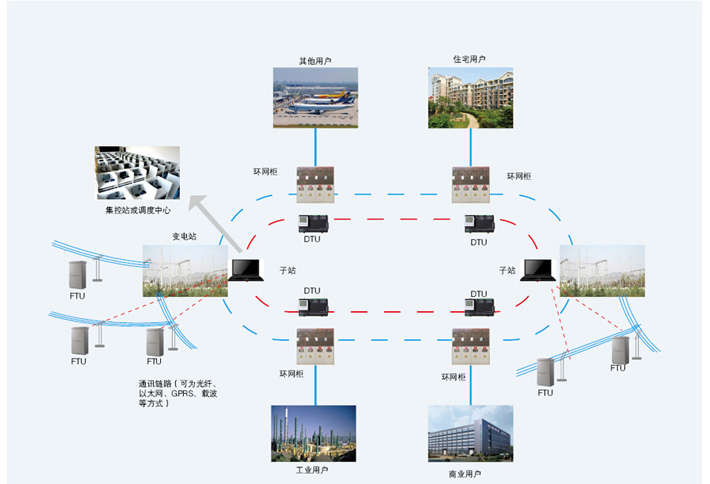

SRM16-12/24配網自動化的擴展

配網自動化的擴展（DTU/看門狗）

SRM16-12/234系列戶外環網柜可以很方便的升級成具備自動化功能的智能環網柜，配置具備“四遙”功能的配網自動化終端裝置，可實現環網開關設備智能化應用。利用通訊（光纖、GPRS等）可將環網柜與自動化主站系統連接，實現配電系統的自動化功能。

通過配電自動化系統，可以使運維人員足不出戶的實現如下功能；

從控制主站或子站獲取每個開關的觸頭位置狀態、熔斷狀態、斷路器故障保護狀態、接地開關狀態等信息.

從控制主站或子站獲取各回路的電氣參數，如電壓、電流、零序電壓、零序電流、功率、功率因數、頻率等。

從控制主站或子站對各配電自動化終端系統的時鐘

獲取線路故障信息或各配電自動化終端的異常信息，結合主站或子站軟件，實現故障隔離、非故障區域自動恢復供電及網絡重組，從而大大縮短停電面積和時間，減少故障造成的損失，提升電力系統的供電可靠度。此外還可以方便的進行負荷監控及調配，有利于網絡的合理利用可配置看門狗控制器，對界內外故障進行投切處理，提高電網可靠性。

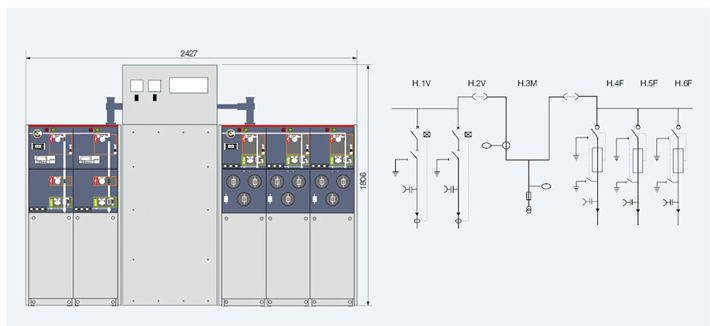

全絕緣充氣柜配置方案
使用真空開關/真空斷路器模塊地

變壓器或線路保護為真空開關/真空斷路器，帶有保護繼電器和電流互感器。當選用真空開關/真空斷路器作為保護時，采用國產綜合保護裝置。

微機綜合保護裝置

電壓范圍直流（18-265V）或交流（80-265V）

配LMZK型保護CT；二次電流5A

數字顯示整定值電流測量值和記錄的故障數據

整定值面板按鈕或計算機設定

可提供各段保護無源信號節點

內部故障（軟件和硬件）的連續自檢與報警輸出

低定值過流段1＞

定時限動作電流0.5-5.01n動作時間0.05-300s

反時限動作電流0.5-2.5INIDMT反時限動作方式

高定值過流段

動作電流0.5-40ln動作時間0.5-300s

低定值零序過流段lo＞

定時限動作電流0.1-0.8ln動作時間0.5-300s

反時限動作電流0.1-0.8lnLDMT反時限動作方式

高定值零序過流段lo＞

動作電流0.1-101n動作時間0.05-300s

SRM16-12/24變壓器/線路保護

SRM16-12/24型充氣提供了兩種變壓器保護方式；負荷開關熔斷器組合電器和具有繼電器保護的斷路器

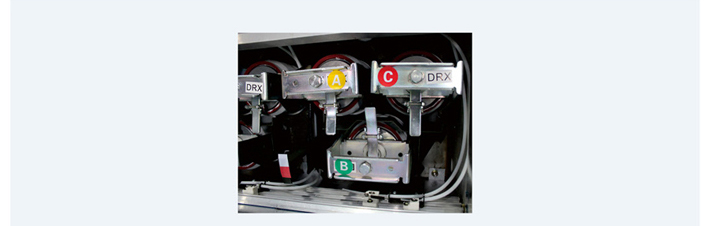

使用負荷開關熔斷器組合電器模塊

變壓器保護為限流高壓熔斷器與負荷開關的組合。熔斷器室將安裝在一個位于單元前部獨立的有閉鎖的外殼后面。負荷開關使用彈簧儲能機構，該機構可由熔斷器撞針?biāo)|發

為了便于熔斷的更換，可以使用操作手柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構前置，保證了整個系統的防水性能。

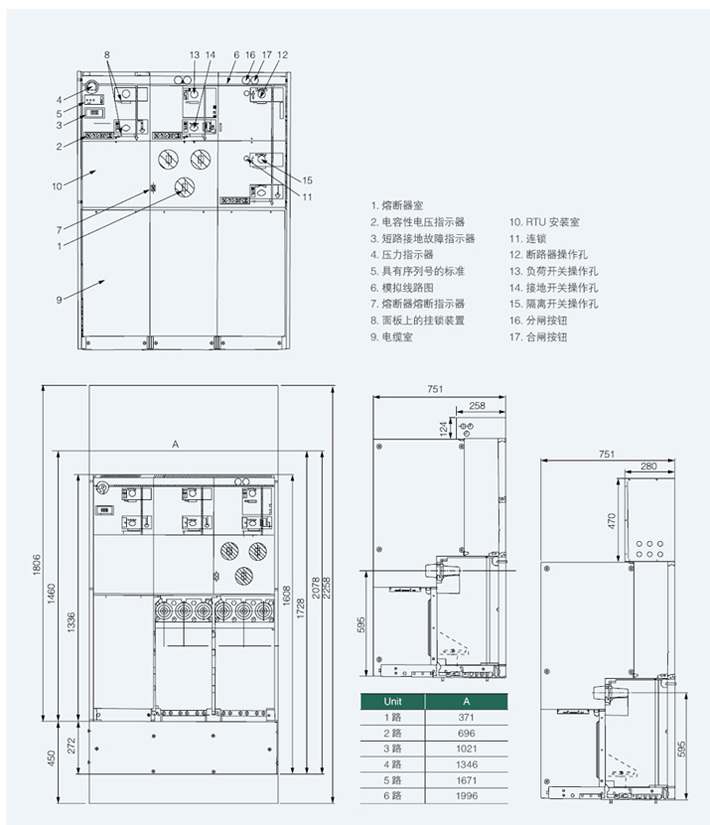

全絕緣充氣柜內部示意圖

全絕緣充氣柜解決方案

三、元器件

全絕緣充氣柜配置方案

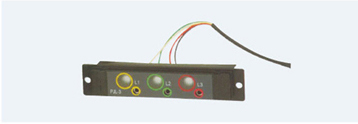

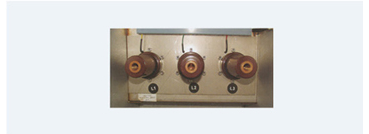

（1）帶電顯示器

開關單元的進出線套管上配有比容性電壓指示裝置。每個帶電顯示器本身帶有三相電壓核相點，配置核相器可用于核相，根據用戶要去，可以選配帶強制閉鎖功能的帶電顯示器，當電纜帶電時閉鎖接地開關操作孔，以防止帶電誤合接地開關，保障人身及設備安全。

全絕緣充氣柜顯示器方案

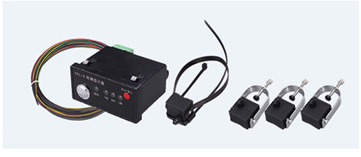

（2）故障指示器
