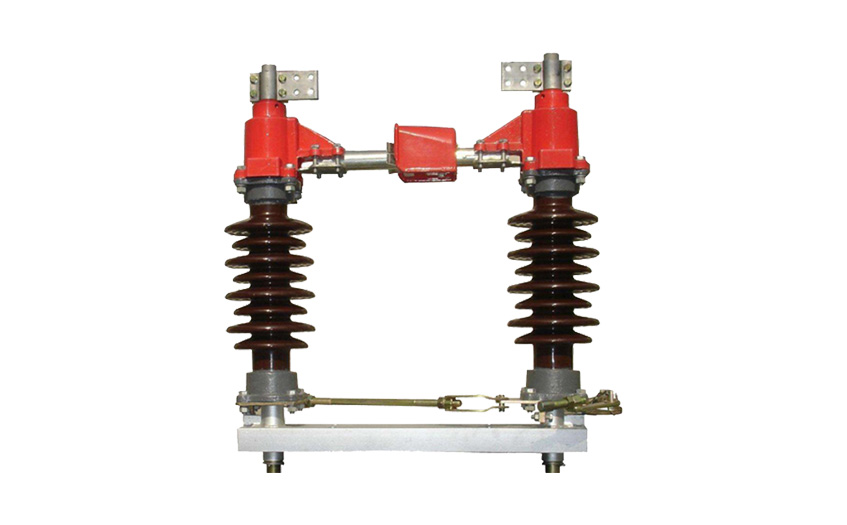

產品概述
高壓隔離開關是如今應用非常廣泛的一種開關電器，在一些發電廠和變電站當中的電氣系統當中都有使用這些高壓隔離開關與斷路器一起配套使用，已經是電氣系統當中非常重要的元件了。
一般性高壓隔離開關都是運用于室內的，一些三相交流為50Hz，額定電壓為12KV的高壓設備當中，起到對線路的控制和保護作用，能夠對設備的接通，切換和轉換起到非常重要的作用。
通常情況下是將高壓隔離開關運用到電力系統當中，來保證電壓電器設備的安全，對一些電壓進行隔離，但是不具備滅弧功能，也就是不能用于切換和開斷短路電流當中，一般情況下都是用于一些不產生電弧的切換操作。
我們可以將設備不同的方面進行區分，向安裝地點上，可以區分為屋內式和屋外式。按絕緣支柱數目的話又可以分為單柱式，雙柱式和三柱式，所以在使用范圍上非常的廣泛，針對不同的電壓等級都有不同的設備可以使用。
訂購須知
訂購時應該先對自己選擇的產品進行一次說明，比如產品是否的帶有負荷開關、負荷開關負荷分斷量等等再詳細寫明產品的名稱以及數量。
當你在訂購是必須填寫自己的安裝方法、產品附件等等，而安裝方法與附件的詳細資料如果你不了解可以向客服進行了解。
當你在訂購時比較好可以標明的使用要求而廠家也會根據要求列出客戶可以使用的功能再根據自己的要求去配置這些功能的參數。
使用須知
1、在設備投入正式使用之前應進行一次全面性的檢查，當確認沒有任何問題之后才可以投入運行。
（1）隔離開關每個部件尺寸是否符合廠家所給出的數據，有任何的偏差一定要進行更換避免影響到設備的運行。
（2）每個連接部分的螺栓是否緊固牢靠，最需要關注的就是與母線鏈接的部件。
（3）觸頭部分上每個接觸點應全面接觸。
2、投入在運行當中后要注意的事項：
（1）隔離開關一般正常運行情況下，必須在線路處于負荷狀態時切除后方即可進行分合閘操作。
（2）具備了二次操作型接地閘刀的GW4型戶外高壓隔離開關，必須在設備完全進行過分閘動作后（比較好可以親眼確認過）即可合閘接地開關，相反當接地開關完全進入到分閘狀態后隔離開關即可進行合閘操作。
3、設備維護與檢查時注意事項：
（1）隔離開關瓷瓶是否出現破損而膠裝是否有松動現象。
（2）當設備進行到合閘狀態后觸頭上的接觸點是否接觸良好，再查看觸頭上彈簧是否出現了變形現象，在檢測設備中的拉力、回路中電阻等是否出現了變化。
使用條件
1.設備使用的場所在海拔條件上是有一定的要求的，普遍是要求使用在一些海拔不超過1000米的場所。
2.設備對于使用的環境場所下的環境溫度是有一定的限制的，一般情況下都是用于在-30℃到+40℃之間，才能保持穩定正常的運行。
3.周圍環境下的相對濕度比較好是要小于在百分之九十五以下，如果濕度過高，會對設備的運行造成一定的影響。
4.就是設備在于使用環境下的安全方面，一定要放置在一些沒有易燃易爆氣體和腐蝕性氣體的場所，這些都會造成設備的損壞，發生非常危險的情況，另外對設備旁邊的環境也要進行一些清理，一些灰塵，雜質也有可能會影響到設備的運行。
5.設備使用的場所需要進行一定的測試，確保設備的使用場所不是劇烈振動場所，保證不會受到比較高強度的撞擊和沖擊，這些情況都是有可能會對設備造成一定的損壞的。
特點
1.1產品特點
1. 隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔抽頭的能力，提高了接觸可靠性
2. 觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭，避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱加劇的惡性循環
3. 隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承用不生銹，潤滑脂無法流失，永不干涸，使隔離開關長期運行后的操作力矩不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構，鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不生銹

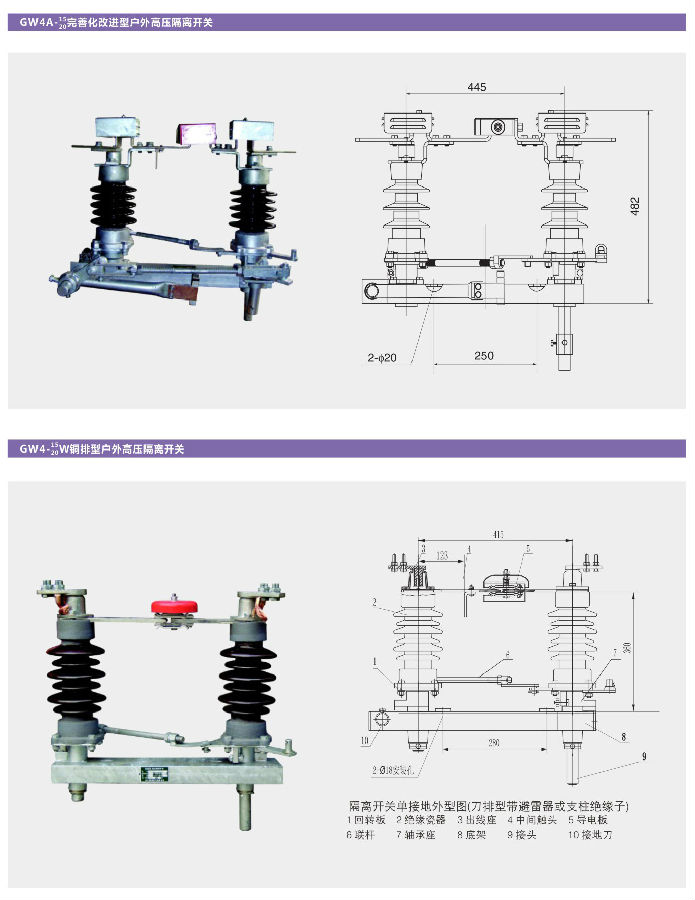

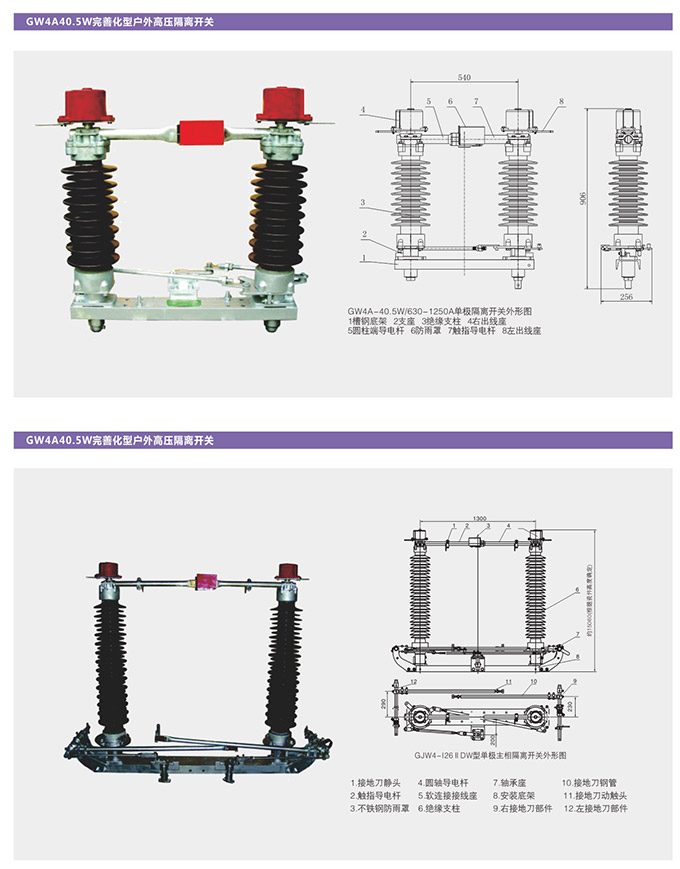

1.2完善化隔離開關特點說明
1. 全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部件一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。
2. 導電部分銅管軟連接型，中間觸頭為“握手”式自力型觸指，彈簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均采用軟連接固定聯結
3. 采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性
4. 觸指彈簧改為外置式，以避免彈簧分流
5. 增加磁鎖板，提高動熱穩定性能。
6. 轉動部分配有自潤滑套，無需潤滑脂
7. 主接線端子為平板型。電流等級為630A時，導電部件表面鍍錫；電流等級為1250A-4000A時，導電部件表面鍍銀
8. 瓷件上、下帽采用熱鍍鋅防銹，并根據使地區污穢等級的不同可選用不同爬距的瓷件，在生產制造過程中按正差控制，爬電距離設計時將公稱值較標準值設計的高。
9. 開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠

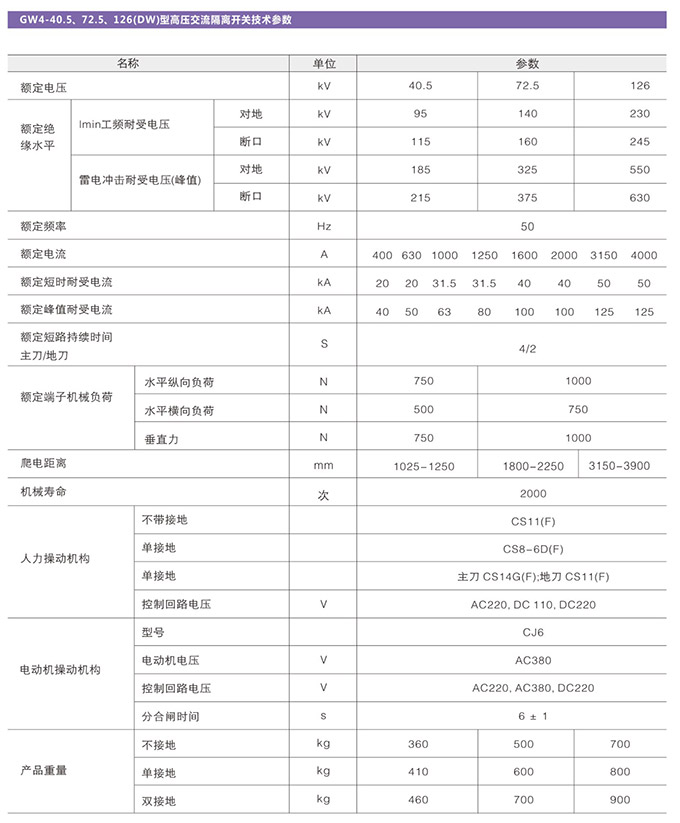

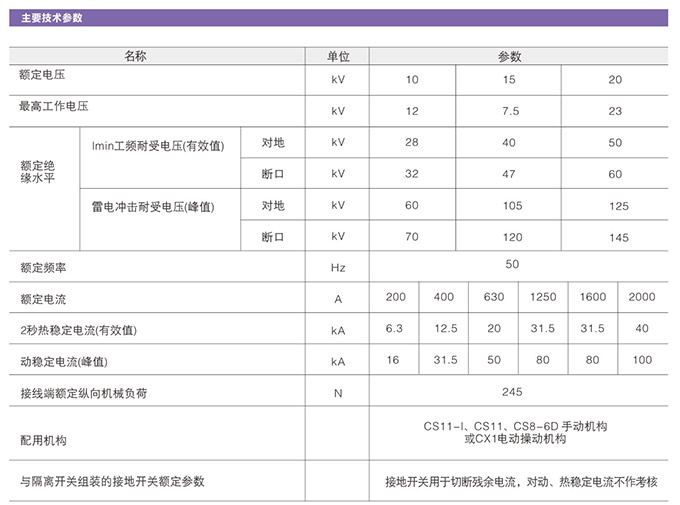

技術參數
主要元器件
導電部分
靜觸頭就是由一條彎成直角的銅板構成的，兩端進行分別不同的連接，有孔的那一端可以通過使用螺釘來與母線相連，較短的那一端則是用來跟動觸頭進行連接。
動觸頭則是使用兩條銅板進行組合，形成一個接觸條然后在軸轉動一定角度之后就是動觸頭了，然后在讓它夾持住靜觸頭。
絕緣部分
動靜觸頭在設備內部都是需要固定在套管瓷瓶上面的，在套管瓷瓶上面的選擇要選擇拉桿絕緣子。
傳動部分
設備內部的傳動部分有主軸，拐臂和一些拉桿絕緣子
底座部分
設備的底座全部都是由鋼架組成的，能夠支持套管瓷瓶和一些傳動主軸全部都牢固的固定在底座上面，底座在安裝的時候應該要處于接地情況。
結構簡介

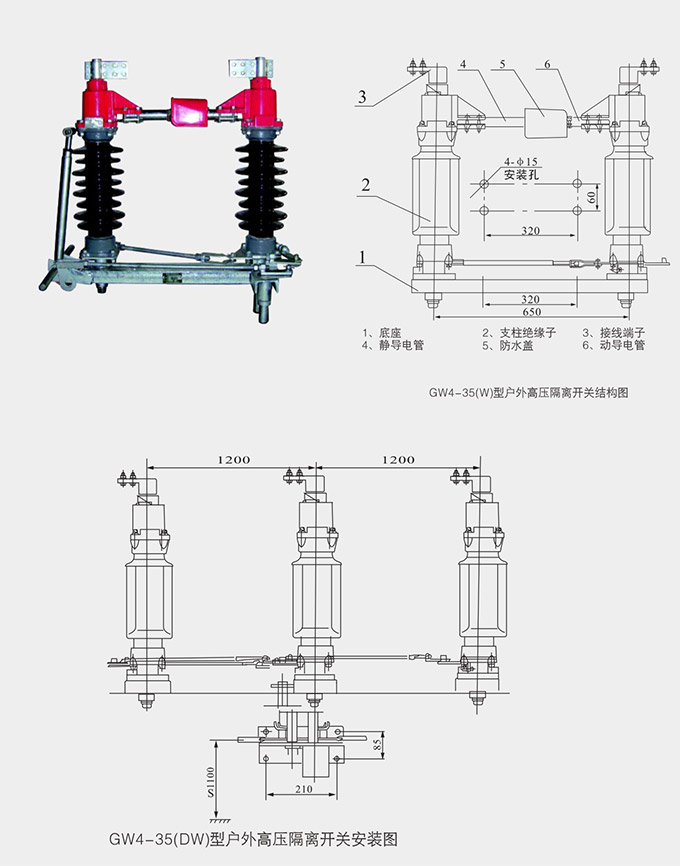

1.35KV成套隔離開關由GW4-40.5（D）（W）型隔離開關本體、CS11或CS8-6型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。IIOKV成套隔離開關由GW4-126（D）（W）型隔離開關本體、CS14G人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構
2.改隔離開關屬雙柱水平開啟式隔離開關。制成單級型式，當三極同步使用時，極間用連接桿接起來，各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，兩支柱絕緣瓷瓶相互平行地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。
3.隔離開關的每個軸承座內裝有軸裝配，兩軸裝配間通過連班，調節螺桿等連接傳動。
4. 出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接線路之用
5. 中間觸頭部分的觸指成對裝配，采用自力型觸指其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。
6. 隔離開關附有接地開關時，主導電回路與接地開關的連鎖用基座上的扇形板與弧形板保證，在主導電回路合閘時，接地開關不可合閘，接地開關石渣是，主導電回路不可合閘。配用CS8-6D時隔離開關與接地開關連鎖由機構上的連鎖板實現
