    產品名稱:GW1-12/630A戶外高壓隔離開關

    產品概述:GW1型戶外高壓隔離刀閘GW1-12/630A適用于裝在戶外12KV線路上,供線路在有電壓,無負載時分合電之用。

    在線客服 在線商城
    產品概述

    一、產品概述:

    GW1型戶外高壓隔離刀閘GW1-12/630A(以下簡稱隔離開關)適用于裝在戶外12KV線路上,供線路在有電壓,無負載時分合電之用。

    本隔離開關充分考慮到用戶的不同需要,分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關、配用CS□型手動機構,可防止帶電掛接地線和帶接地線關合隔離開關等誤操作,操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滯較嚴重污穢地區之要求,可有效地解決隔離開關在運行中出現污閃問題。產品符合GB1985及GB/T11022等標準要求。


    二、使用條件

    使用環境條件:

    1、 海拔不超過1000M;

    2、 環境溫度上限為40℃,下限-25℃;

    3、 無導電或起化學作用氣體和蒸汽的場所;

    4、 無火災、爆炸危險、嚴重污穢的場所;

    5、 不受?chē)?yán)重震動或沖擊情況(如在電鎬、挖泥機旁)的場所。


    三、技術參數

    項    數
    額定電壓kV101520
    工作電壓kV1217.523
    額定絕1min工頻耐受電壓(有效值)對地kV384050
    斷口kV424760
    緣水平額定雷電沖擊耐受電壓(峰值)對地kV75105125
    斷口kV85120145
    額定頻率Hz50
    額定電流A2004006301250
    4秒熱穩定電流 (有效值)kA6.312.52031.5
    動穩定電流 (峰值)kA1631.55080
    配用機構
    CS8-1CS8-DCD8-5防雨型手動機構
    CX6電動操動機構

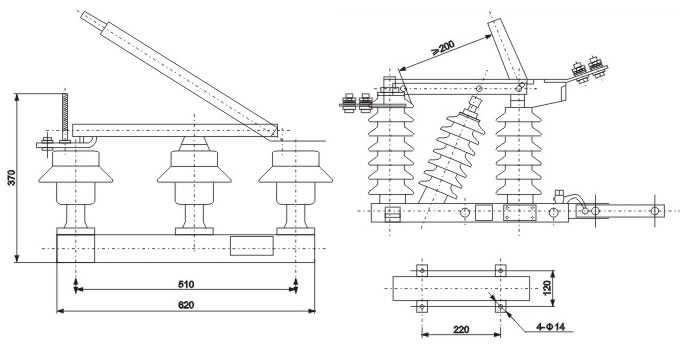

    四、產品結構

    主要結構說明:

    隔離開關由三個單極開關組成。每個單極隔離開關都具有相同的組成部位,包括底座、支柱及操作絕緣子、前后靜觸頭、閘刀及弧角等。根據用戶需要,帶接地刀者配用CS□操動機構,不帶接地發者,配用CS8-5型操動機構。產品開距大,操作簡便可靠。

    當線路上無斷路器或斷路器發生故障時,隔離開關允許在下列情況下進行分合;

    對母線設備上的充電電流進行分合;

    對電力變壓器的空載電流進行合分(此時變壓器的容量不超過750KVA)。
