電纜分支箱系列
當前位置：主頁 > 產品中心 > 電纜分支箱系列 >

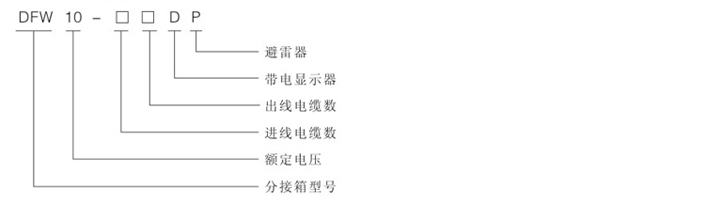

一、產品名稱含義
二、產品特點
功能及特點
1.全絕緣、全密封，可保證人身安全
2.戶外型，防塵、防潮、抗洪水、耐腐蝕、環境適應性強；
3.組合靈活，進出線從二路到六路，滿足多種接線要求；
4.體積小、結構緊湊、外觀美觀大方、安裝簡單、免維護；
5.可帶電顯示
6.可帶短路指示器
7.可帶避雷器
三、技術參數
3.1 DFW系列電纜分支箱
四、產品結構
4.1DFW系列電纜分支箱
4.1.1結構說明
DFW系列電纜分支箱系戶外設計，全密封結構，柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料，外殼采用2mm優質不銹鋼板制造，箱體內部有電纜倉頂板分隔成母線和電流倉兩部份。
母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的上部，用來支撐套管，套管則用來固定電纜接頭，電纜接頭的相間距離為180mm。如果是帶避雷器型，避雷器安裝在電纜接頭的尾部。另外，短路指示器和帶電顯示器也裝在母線室內。母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理，電纜倉位于母線室下部，是電纜進出的通道，倉內有電纜固定夾和接線端子。

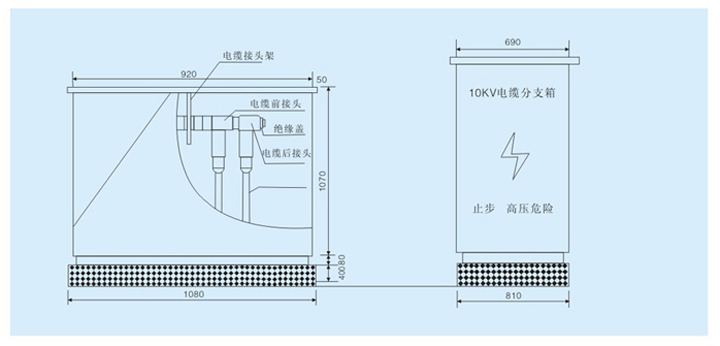

4.1.2產品外觀
4.2DFW系列電纜分支箱
4.2.1結構說明
DFW系列電纜分支箱系戶外設計，全密封結構，柜體防護等級達IP33.電纜接頭支架采用不銹鋼材料，外殼采用2mm優質不銹鋼板制造，箱體內部有電纜倉頂板分隔成母線室和電攬倉兩部分。
母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的上部，用來支撐套管，套管則用來固定電纜接頭，電纜接頭的相同距離為180mm。如果是帶避雷器型，避雷器安裝在電纜接頭的尾部。另外短路指示器和帶電顯示器也裝在母線室內，母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。電纜倉位于母線室下部，是電纜進出的通道，倉內有電纜固定夾和接地端子。

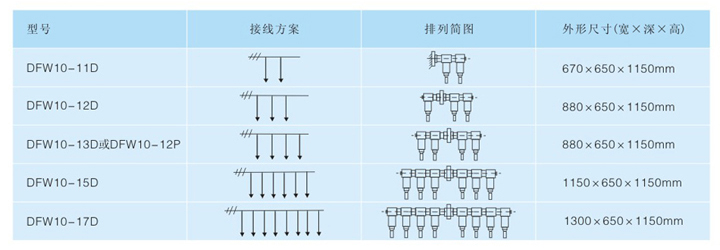

4.2.2接線方案

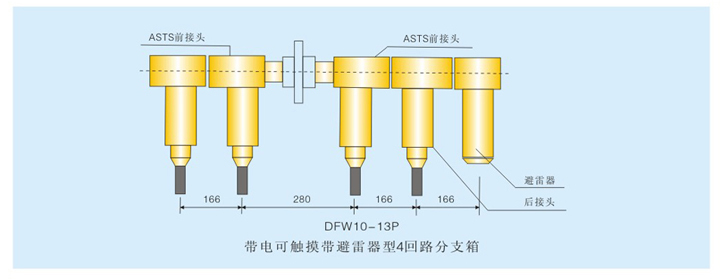

4.2.3排列說明
4.2.3常用電纜接頭
1.LCJ-10/630可觸摸電纜前接頭
2.KHT-10/630可觸摸電纜后接頭
采用進口優質絕緣橡膠全自動注射而成，內外層均為半導體屏蔽層，內層用來均衡內部電場，外屏蔽層接地保護電纜頭表面零電位。應力錐下端內層與電纜的半導體層緊密接觸，而外半導體又與電纜頭外半導體層緊密接觸，并通過電纜頭的接地孔接地，這樣不僅解決了電纜外屏蔽層切斷處的電場集中問題，而且使電纜外屏蔽層保持零電位，保證人身安全。
可觸摸電纜后接頭通過連接頭安裝在可觸摸電纜前接頭上，其后端通過連接頭可在接一只后接頭，組成多路出線，也可與避雷器連接，為電網提供過電壓保護。
雙通套管和單通套管
雙通套管或單通套管用來支撐電纜前接頭，雙通套管的芯部構成母線的一段，套管由環氧樹脂材料注成，用螺絲固定在電纜接頭支架上。

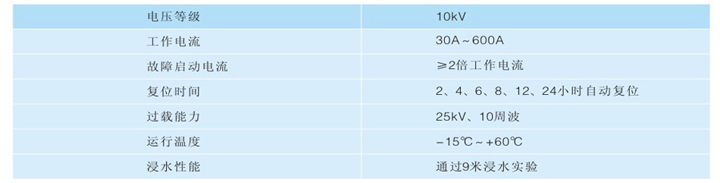

短路故障指示器
裝于分接箱內進出線電纜或分支電纜上，當故障電流通過時，指示燈閃爍，方便巡線人員迅速查找故障點，縮短停電時間，外殼采用高強度、耐老化和塑料制作而成，適用于任何惡劣環境，能浸入水中。技術參數如下圖。

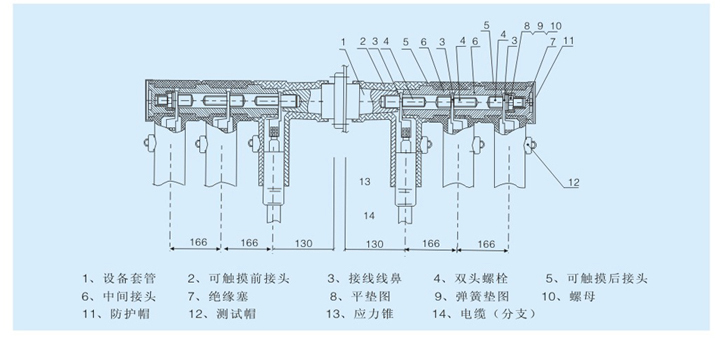

4.2.4連接圖
