一. 產品特點

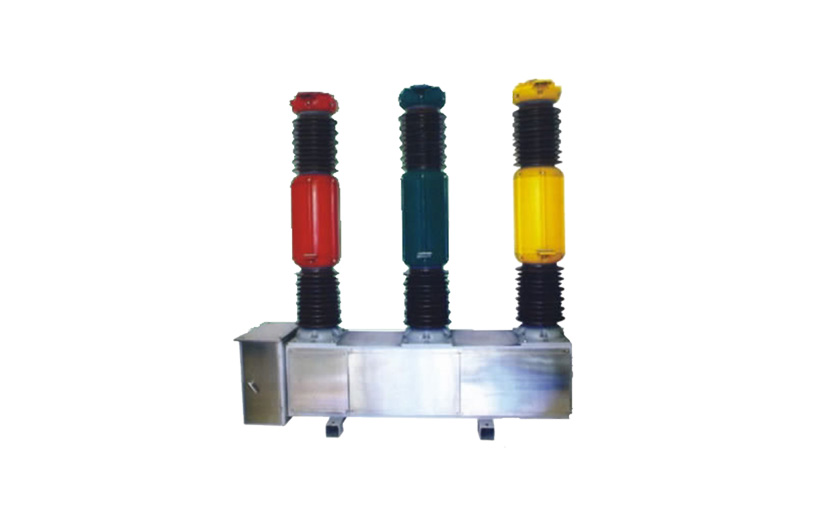

LW16-40.5型六氟化硫斷路器為戶外瓷瓶支柱式結構,配CT10A型彈簧操動機構,機構與本體具有高型、平行、平行加長、垂直等多種布置形式，整體體積小，重量輕、結構簡單、操作功小、安裝調試方便。機械壽命5000次，適用于頻繁操作。
采用旋?。o助壓氣自能式滅弧室，開斷性能優良，電壽命達21次,開合電容器組、電抗器組均無截流過電壓。
密封性能可靠，采用進口密封膠墊，靜密封采用“O”型密封圈結構，動密封采用“V”型密封圈帶彈簧壓力補償結構?；ジ衅鞯亩谓泳€板由進口模具采用壓力注射工藝生產，抗老化性能強，確保年漏氣率≤1%。
產品整體采用全不銹鋼結構。緊固件、面板、外殼均為不銹鋼材料制成，內部支架為熱鍍鋅，永不銹蝕。
內附互感器計量級鐵芯采用微晶合金高導磁性能材料，準確級可達0.2或0.2S級。產品每相可配2-4只電流互感器。
二、技術參數
| 序號 | 名 稱 | 單 位 | 數 據 | |
| 1 | 額定電壓 | kV | 40.5 | |
| 2 | 電壓 | kV | 40.5 | |
| 3 | 額定絕 | 雷電沖擊耐壓（全波峰值） | kV | 185 |
| 緣水平 | 工頻耐壓（1分鐘） | kV | 95 | |
| 4 | 額定電流 | A | 1600 2000 | |
| 5 | 機械壽命 | 次 | 3000 | |
| 6 | 六氟化硫氣體額定壓力（20℃時表壓） | MPa | 0.6±0.015 | |
| 7 | 六氟化硫氣體補氣報警壓力（20℃時表壓） | MPa | 0.55±0.015 | |
| 8 | 六氟化硫氣體最低功能壓力 | MPa | 0.52±0.015 | |
| 9 | 額定短路開斷電流 | kA | 25 31.5 | |
| 10 | 額定短路關合電流（峰值） | kA | 63 | |
| 11 | 額定短時耐受電流（熱穩定電流） | kA | 25 | |
| 12 | 額定峰值耐受電流（動穩定電流） | kA | 63 | |
| 13 | 額定失步開斷電流 | kA | 6.3 | |
| 14 | 額定短路開斷電流下的累計開斷次數 | 次 | 21 | |
| 15 | 額定短路持續時間 | S | 4 | |
| 16 | 合閘時間（額定操作電壓下） | S | ≤0.15 | |
| 17 | 分閘時間（額定操作電壓下） | S | ≤0.06 | |
| 18 | 額定操作順序 | 分-03s—合分 | ||
| -180s—合分 | ||||
| 19 | 額定開合單個電容器組電流 | A | 400 | |
| 20 | 年漏氣率 | % / 年 | ≤1 | |
| 21 | 六氟化硫氣體水份含量（20℃時） | uL/L | ≤150×10ˉ6 | |
| 22 | 配CT10-A型彈簧操動機構的額定操作電壓 | AC/DC:220V/110V | ||
| 儲能電機電壓 | V | AC/DC:110/220/380 | ||
| 23 | 六氟化硫氣體重量 | Kg | 6 | |
| 24 | 斷路器（包括操動機構）重量 | kg | 1000 | |
| 序號 | 型號 | 接線抽頭 | 電流比(A) | 準確級次 | 額定二次負荷（Ω） | 10%倍數 |
| 1 | LR-35-100 | K1-K2 | May-50 | 1 | 0.4 | |
| K1-K3 | May-75 | 1 | 0.4 | |||
| K1-K4 | 100/5 | 0.5 | 0.6 | |||
| 2 | LRB-35-100 | K1-K2 | May-50 | 10P | 0.4 | 2 |
| K1-K3 | May-75 | 10P | 0.6 | 2 | ||
| K1-K4 | 100/5 | 10P | 1.2 | 4 | ||
| 3 | LR-35-200 | K1-K2 | 100/5 | 0.5 | 0.6 | |
| K1-K3 | 150/5 | 0.5 | 0.6 | |||
| K1-K4 | 200/5 | 0.5 | 0.8 | |||
| 4 | LRB-35-200 | K1-K2 | 100/5 | 10P | 1.2 | 4 |
| K1-K3 | 150/5 | 10P | 1.2 | 6 | ||
| K1-K4 | 200/5 | 10P | 1.2 | 10 | ||
| 5 | LR-35-300 | K1-K2 | 100/5 | 0.5 | 0.8 | |
| K1-K3 | 200/5 | 0.5 | 0.8 | |||
| K1-K4 | 300/5 | 0.5 | 0.8 | |||
| 6 | LRB-35-300 | K1-K2 | 100/5 | 10P | 1.2 | 4 |
| K1-K3 | 200/5 | 10P | 1.2 | 6 | ||
| K1-K4 | 300/5 | 10P | 1.2 | 10 | ||
| 7 | LR-35-400 | K1-K2 | 200/5 | 0.5 | 1.2 | |
| K1-K3 | 300/5 | 0.5 | 1.2 | |||
| K1-K4 | 400/5 | 0.5 | 1.2 | |||
| 8 | LRB-35-400 | K1-K2 | 200/5 | 10P | 1.2 | 10 |
| K1-K3 | 300/5 | 10P | 1.2 | 10 | ||
| K1-K4 | 400/5 | 10P | 1.2 | 10 | ||
| 9 | LR-35-500 | K1-K2 | 300/5 | 0.5（0.2） | 1.2 | |
| K1-K3 | 400/5 | 0.5（0.2） | 1.2 | |||
| K1-K4 | 500/5 | 0.5（0.2） | 1.2 | |||
| 10 | LRB-35-500 | K1-K2 | 300/5 | 10P | 1.2 | 10 |
| K1-K3 | 400/5 | 10P | 1.2-1.6 | 10 | ||
| K1-K4 | 500/5 | 10P | 1.2-1.6 | 10 | ||
| 11 | LR-35-600 | K1-K2 | 400/5 | 0.5（0.2） | 1.2 | |
| K1-K3 | 500/5 | 0.5（0.2） | 1.2-1.6 | |||
| K1-K4 | 600/5 | 0.5（0.2） | 1.2-1.6 | |||
| 12 | LRB-35-600 | K1-K2 | 400/5 | 10P | 1.2-1.6 | 10 |
| K1-K3 | 500/5 | 10P | 1.2-1.6 | 10 | ||
| K1-K4 | 600/5 | 10P | 1.2-1.6 | 10 | ||
| 13 | LR-35-800 | K1-K2 | 600/5 | 0.5（0.2） | 1.2-1.6 | |
| K1-K3 | 700/5 | 0.5（0.2） | 1.2-1.6 | |||
| K1-K4 | 800/5 | 0.5（0.2） | 1.2-1.6 | |||
| 14 | LRB-35-800 | K1-K2 | 600/5 | 10P | 1.2-1.6 | 10（15） |
| K1-K3 | 700/5 | 10P | 1.2-1.6 | 10（15） | ||
| K1-K4 | 800/5 | 10P | 1.2-1.6 | 10（15） | ||
| 15 | LR-35-1000 | K1-K2 | 600/5 | 0.5（0.2） | 1.2-1.6 | |
| K1-K3 | 800/5 | 0.5（0.2） | 1.2-1.6 | |||
| K1-K4 | 1000/5 | 0.5（0.2） | 1.2-1.6 | |||
| 16 | LRB-35-1000 | K1-K2 | 600/5 | 10P | 1.2-1.6 | 10（15） |
| K1-K3 | 800/5 | 10P | 1.2-1.6 | 10（15） | ||
| K1-K4 | 1000/5 | 10P | 1.2-1.6 | 10（15） | ||
| 17 | LR-35-1500 | K1-K2 | 1000/5 | 0.5（0.2） | 1.2-1.6 | 含 |
| K1-K3 | 1200/5 | 0.5（0.2） | 1.2-1.6 | 1250/5 | ||
| K1-K4 | 1500/5 | 0.5（0.2） | 1.2-1.6 | |||
| 18 | LRB-35-1500 | K1-K2 | 1000/5 | 10P | 1.2-1.6 | 10（15） |
| K1-K3 | 1200/5 | 10P | 1.2-1.6 | 10（15） | ||
| K1-K4 | 1500/5 | 10P | 1.2-1.6 | 10（15） | ||
| 19 | LR-35-2000 | K1-K2 | 1500/5 | 0.5（0.2） | 1.2-1.6 | |
| K1-K3 | 1800/5 | 0.5（0.2） | 1.2-1.6 | |||
| K1-K4 | May-00 | 0.5（0.2） | 1.2-1.6 |
