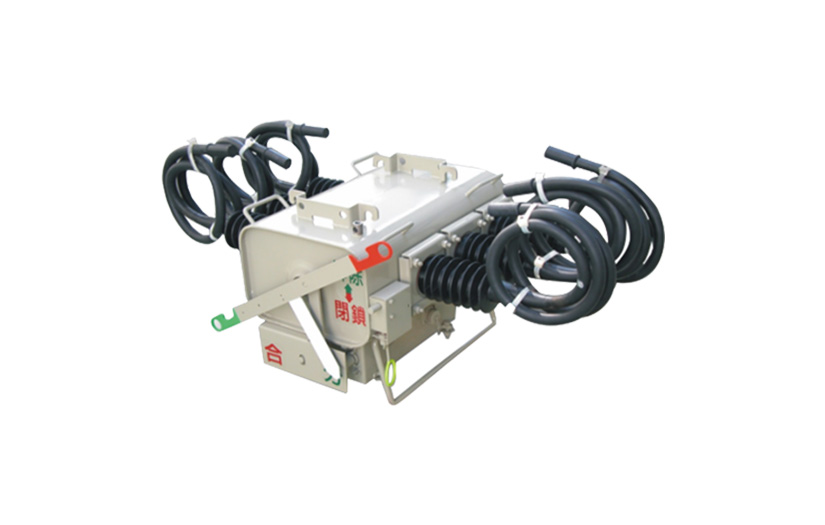

一、概述：
SPG-12/24/40.5型戶外柱上安裝的負荷開關適合用于額定電壓12/24/40.5kV,額定電流630A、50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關帶有新技術的電子控制器，可以手動操作、電動操作和遠距離操作。電子控制器裝在不銹鋼箱體內，能夠適合各種氣候條件下使用。此外，箱體內還可安裝了有線和無線調制解調器，可以實現遠距離監視和控制。簡單的柱上安裝布置方便、快速，降低施工成本。
二、使用條件
標準使用條件：
此SF6氣體負荷開關適應運行條件：
1.環境溫度
2.周圍空氣溫度：上限＋50℃，下限－40℃。
3.相對濕度：100%
4.海拔不超過3000m。
5.風壓不超過700pa（相當于風速34m/ｓ）。
6.地震烈度：8度。
7.安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。
8.污穢等級：Ⅲ類、Ⅳ類。
三、產品特點
特征：
3.1SF6氣體絕緣
SF6氣體是無毒、不可燃的電絕緣氣體，具有較好的滅弧特性。
3.2套管多樣性
除了標準陶瓷套管外，還可以提供多種方案，包括在環氧設備套管上的橡膠絕緣子。
3.3可見的斷開/閉合狀態
站在地上很容易看清用顏色標記的主觸點位置指示器（綠 – 斷開；紅 – 閉合）。該指示器與主觸點驅動軸總成直接連接，確保準確顯示觸點狀態。
3.4快速操作
采用彈簧儲能的操作機構確保快速合閘與分閘操作（少于100毫秒）。
3.5可以實現遙控
備有電子控制器，既可就地操作，也可用FTU界面實現主控臺操作。
3.6堅固耐用的開關
開關采用經過驗證的堅固耐用、抗腐蝕的材料（軍艦專用304L不銹鋼鋼板）做成，確保有很長的使用壽命（30年），并能實施一系列操作，具有柱上設備理想的特性。
3.7標準
每一開關出廠前已經充裝好SF6氣體，密封處理，并按IEC60265-1（1988）、GB3804-1990標準進行試驗。
四、技術參數
| 序號 | 名 稱 | 單位 | 數 據 | ||||
| 1 | 額定電壓 | kV | 12 | 24 | 40.5 | ||
| 2 | 額定頻率 | Hz | 50/60 | 50/60 | 50/60 | ||
| 3 | 額定絕緣水平 | 雷電沖擊耐壓 | 相間,相對地 | kV | 75 | 125 | 185 |
| (所充SF6氣體0.07Mpa | 斷口 | 85 | 145 | 215 | |||
| / 20℃時） | 工頻耐壓 | 相間,相對地 | kV | 42 | 64 | 95 | |
| 1min | 斷口 | 50 | 79 | 110 | |||
| 4 | 零表壓下的絕緣水平 | 工頻耐壓1min | kV | 30 | |||
| 反相耐壓1min | 30 | ||||||
| 相電壓5min | 9 | ||||||
| 5 | 額定電流 | A | 630 | 630 | 630 | ||
| 6 | 額定開斷負荷電流 （0.07Mpa / 20℃時） | A | 630 | 630 | 630 | ||

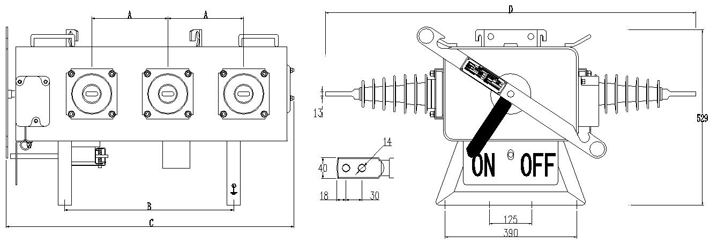

五、外形尺寸
| 外形尺寸（mm） | 安裝尺寸（mm） | 套管爬距（mm） | |||
| A | B | C | 長×寬 | ||
| 12Kv | 225 | 435 | 500 | 500×125（280） | 556 |
| 24kv | 300 | 435 | 500 | 500×125（280） | 840 |
| 40.5Kv | 350 | 435 | 500 | 700×125（280） | 1250 |
