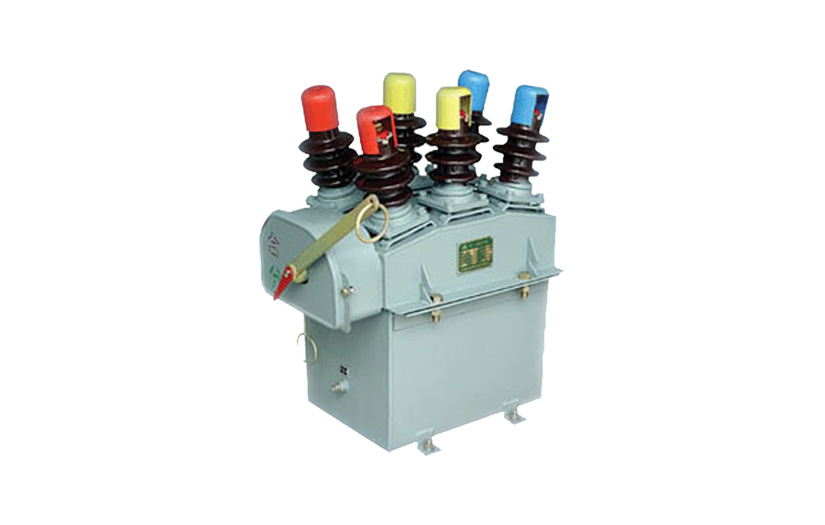

一、 概述
是三相交流50Hz的高壓開關設備，適用于城市或農村額定電壓為10KV的電力系統中，作為電力設備和電力線路的控帛保護之用。本斷路器能可靠分合負荷電流，過載電流及短路電流。
二、產品參數
| 額定電壓 | 電高工作電壓 | 額定電流 | 額定斷流容量 | 額定開斷電流 | 通過電流以 | 脫扣器動作電流倍數 | 產品重量 | 外型尺寸 | ||
| 不帶油 | 油重 | |||||||||
| 千伏 | 安 | 兆伏安 | 千安 | 有效值 | 峰值 | 公斤 | 毫米 | |||
| 10 | 11.5 | 50 | 50 | 3.15 | 4.2 | 8 | 1.2-2 | 96 | 35 | 560x670x760 |

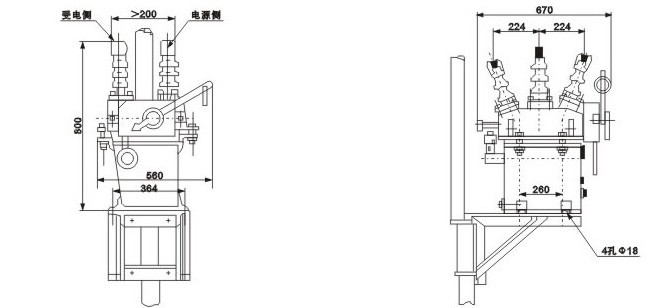

三、 結構簡介
斷路器為三相共箱油浸式結構，采用插入式銅鎢觸頭（1型靜頭鑲一片，Ⅱ型靜觸）。箱內裝有一次過電流脫扣器及延時裝置，當網絡出現故障時能自動脫扣。油兼作滅弧和絕緣介質。手力操動機構裝在箱蓋前端與開關聯成一體。導線穿過固一在箱蓋兩側的瓷套管引出。
DW10-10Ⅱ型采用防型瓷套并加大了外絕緣距離；箱蓋與箱體采用全封閉聯接；不需打開箱體即可在機構罩內調整脫扣電流。
