一、概述

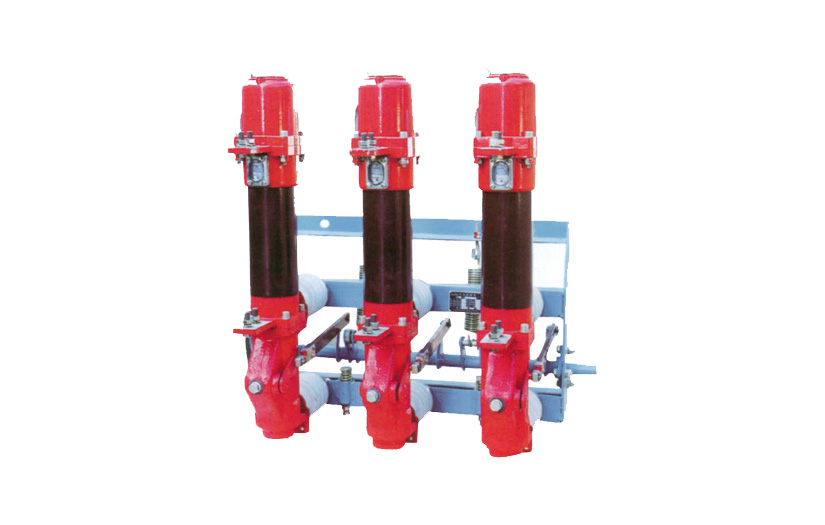

SN10-35系列高壓少油斷路器，是三相交流50HZ戶內高壓斷路器。適用于工礦企業、發電廠、變電所及其他具有同類要求的額定電壓為12KV和40.5KV的電力系統中，作為切換正常電流和開斷短路故障電流用，并可作為聯絡斷路器用

二、使用條件

使用環境條件

A.周圍空氣溫度；上限+40℃，且24小時內測得的平均值不超過35℃；下限-15℃

B.海拔高度；海拔不超過1000米

C.相對濕度；日平均值不超過95%，月平均值不超過90%

D.水蒸氣壓力，日平均值不超過2.2kpa，月平均值不超過1.8kpa

E.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧污染

三、產品特點

產品性能優點

SN10-35 1 11型戶內高壓少油斷路器是一種三相交流50赫茲的配電電器，既能切換正常負載又可排除短路故障，同時承擔著控制和保持雙重任務、能進行快速自動重合閘操作，在排除線路臨時故障后能及時恢復正常運行。可供工礦企業、發電廠和變電所保護和控制高壓電氣設備（如高壓電動機等）之用。同時也適用于操作頻繁的地方及切斷電容器組

結構特點

SN10-10戶內高壓少油斷路器有框架、傳動系統及油箱三部分組成

框架是用角鋼和鋼板焊接而成，其上裝有分閘彈簧、分閘緩沖、合閘緩沖及絕緣子傳動系統包括大軸、軸承基絕緣拉桿、大軸、軸承裝在框架上，絕緣拉桿將大軸與油箱上的轉軸連接起來。

油箱固定在絕緣子上，油箱的下部是用球墨鑄鐵制成的基座，基座內裝有轉軸、連桿和導電桿、導電桿頂端裝有銅鎢合成的動觸頭，基座下部裝有油緩沖和放油螺旋；油箱中部是絕緣筒，筒內裝有滅弧室，基座與絕緣筒之間裝有下出線，下出線內裝有滾動觸頭，通過滾動觸頭將導電桿與下出線連接起來，油箱上部是上出線和上帽，上出線裝有靜觸座和油標，上帽內裝有油漆分離器，靜觸座上裝有普通的指型觸頭及鑲著銅鎢合金的弧觸指。

斷路器導電回路是；由上出線經靜觸座、導電桿、滾動觸頭到下出線

當操動機構動作時，通過框架上的大軸帶帶動絕緣拉桿，絕緣拉桿推動基座內的拐臂，使導電桿上下運動，從而實現斷路器的合閘和分閘。

斷路器采用橫吹、縱吹和機械油吹聯合作用的滅弧結構，所以滅弧性能好，在短時間內均能有效地熄滅大、中、小電流電弧，由于帽的空間體積及油氣分離器設計合理，在規定的開斷電流下，排氣量小，而且油滴不易排出斷路器外。

四、產品結構

產品機械組成

CD10系列直流電磁操作機構為戶內懸掛式，供操動SN10-12、SN10-40.5高壓少油斷路器及ZN28-12真空斷路器，LN2-40.5SF6斷路器之用，該系列機構使用直流電源，配斷路器，能進行電動合分閘，手動分閘、遙控分閘及自動重合閘操作。該型斷路器可配用CD10 1 11型電磁式操動機構、CS15型手力操動機構及彈簧。

操動機構

SN10-10型戶內高壓少油斷路器適用于交流50HZ，額定電壓10KV的電力系統中作為各種高壓開關柜配套的控制和保護達到開關設備使用。
