一、概述

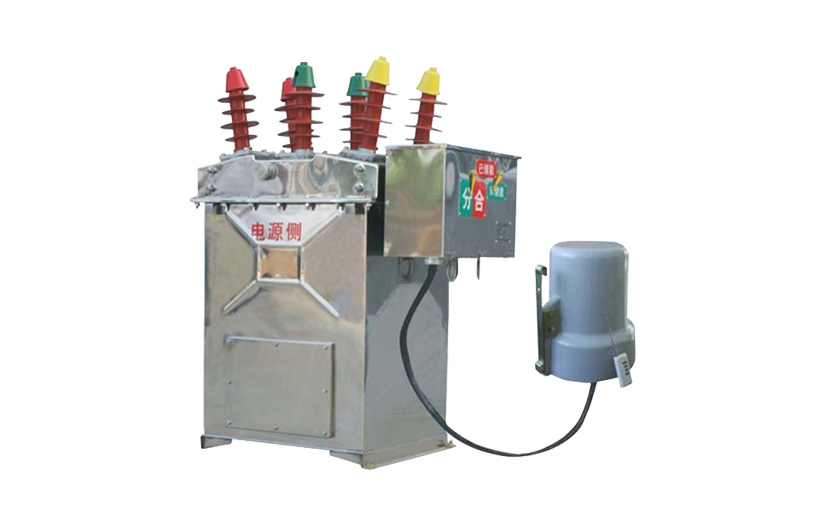

1. ZW8-12F戶外柱上智能分界開關概述
ZW8-12F戶外柱上智能分界開關系三相交流50Hz的戶外高壓開關設備；主要用于農網和城網的10kV系統，作為分、合負荷電流、過載電流及短路電流之用；也可用于其它類似場所。ZW8-12系列戶外交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》和IEC 60056《高壓交流斷路器》等標準。
二、型號及含義
三、使用條件
3.1正常使用條件
a) 周圍空氣溫度: -40℃～+40℃；
b) 海拔高度: 不超過2000m;
c) 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
d) 風速不超過34m/s(相當于圓柱表面上的700Pa)；
e) 來自開關設備和控制設備處部的振動或地動是可以忽略的；
f) 污穢等級:Ⅲ級。
3.2特殊使用條件
斷路器可以在不同于以上規定的正常使用條件下使用，這時用戶的要求應和制造廠家進行協商，并取得一致的意見。
3.3 如超出上述正常使用條件，
四、技術參數

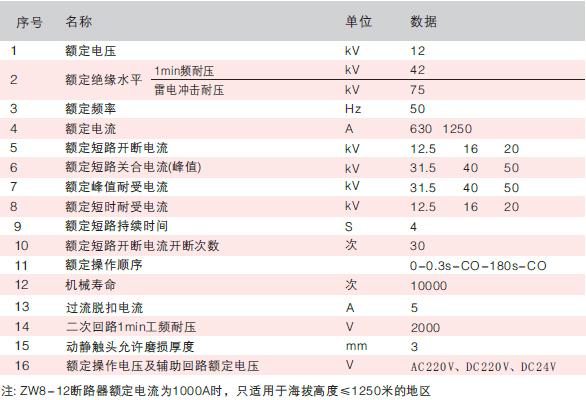

4.1斷路器主要技術參數

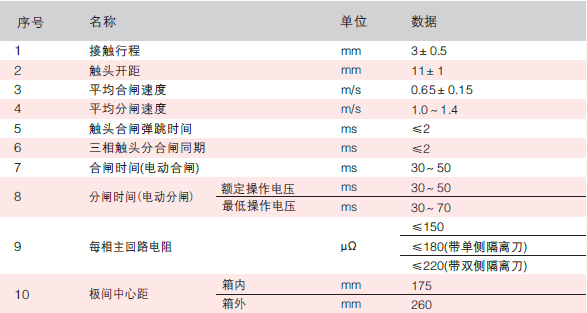

4.2斷路器裝配調整后機械特性參數
4.1 帶單側隔離開關(從機構方向看在左側)的ZW8-12戶外真空斷路器，除滿足表1、表2的要求外，隔離開關部分還應滿足表3的要求。隔離開關的機械壽命為2000次。
4.2 斷路器可配置
手動操作機構(只可進行手動分合閘操作)或者電動操作機構(既可手動操作，也可電動操作)；
4.3 斷路器可配置防涌流饋線保護裝置，實現涌流延時和過流故障延時；
4.6 斷路器可內置套管式電流互感器2～6個，變比較大為1000/5，最小為50/5；(其它特殊要求，可與制造廠商協商)。

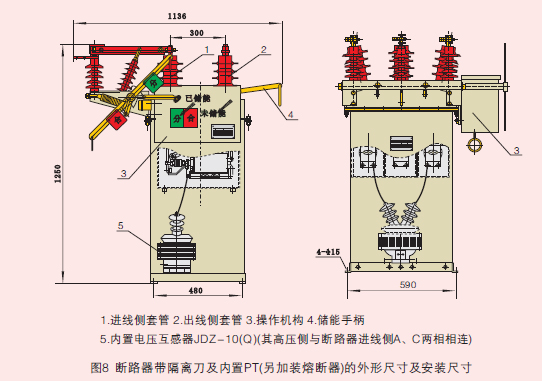

4.7 斷路器可配置外置電壓互感器(見圖7)，數量分別為1～2個；可配置內置電壓互感器(見圖8)，另可加裝熔斷器，數量1個；電壓互感器可以作為提供電源或檢測線路電壓用；

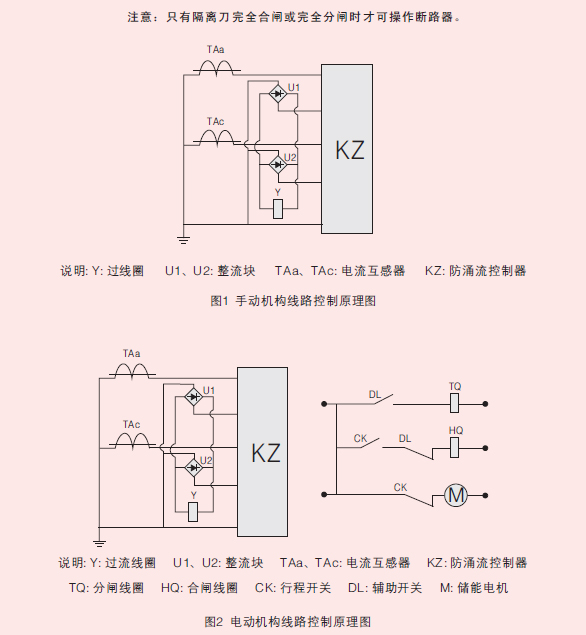

4.8 斷路器手動和電動原理圖見圖1和圖2。(注：以隨斷路器的二次接線原理圖為主)
五、斷路器結構特點
5.1斷路器結構如圖3所示。
斷路器由操動機構、導電回路、絕緣系統、密封件及殼體組成。整體結構為三極共箱式，導電回路是由進出線導電桿、動靜端導電板、導電夾與真空滅弧室連接而成，外絕緣主要是通過高壓套管來實現，具有搞污穢能力，內絕緣為復合絕緣。帶隔離刀的斷路器(見圖5)，另增三極隔離開關(由另一軸驅動)與之串聯，斷路器和隔離開關之間有可靠的防誤機械聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；斷路器處在分閘位置時，隔離開關才能進行分、合閘操作。

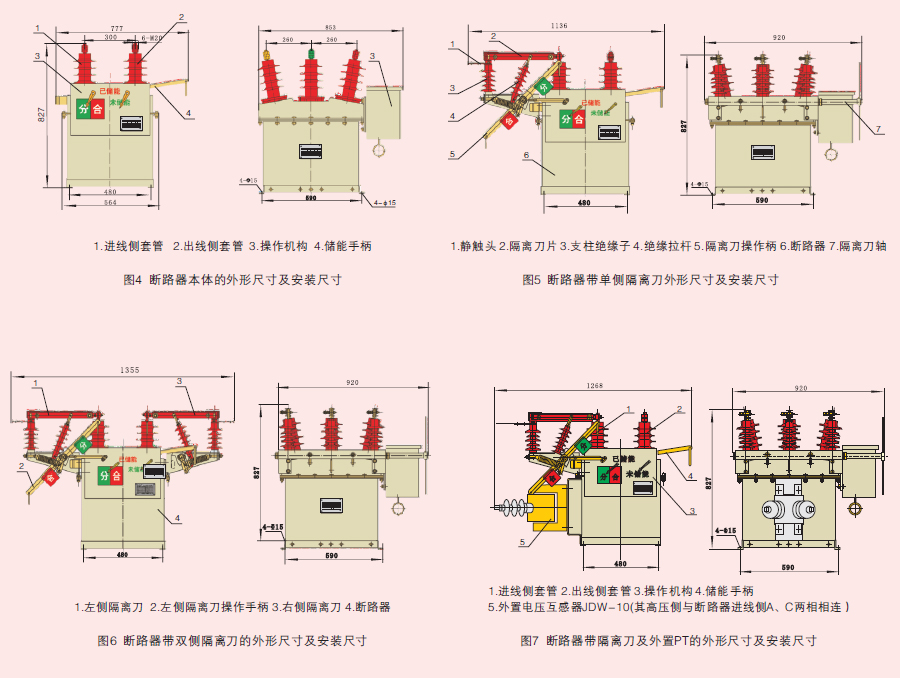

5.2 斷路器外形及安裝尺寸
六、動作原理
斷路器是由操動機構操縱，見圖3。機構或分閘彈簧17帶動斷路器的三極主軸6轉動，同時拉動絕緣操作桿16和拐臂15，使真空滅弧室8的動靜觸頭拉開或閉合，而使斷路器處于分閘或合閘狀態。
隔離刀由圖5中隔離刀軸驅動隔離刀的分合。隔離刀與斷路器之間裝有機械聯鎖裝置，保證隔離刀先于斷路器閉合，而后于斷路器分開，斷路器在合閘狀態，隔離刀不能動作，圖5中隔離刀軸7由另一手柄5操動。隔離刀分合另有標志牌顯示。
七、運輸、驗收及貯存
7.1 運輸
運輸時必整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。
7.2 驗收
用戶收到斷路器后應進行如下驗收工作：
1) 檢查包裝是否損壞；
2)對照產品裝箱單檢查文件、附件是否齊全；
3)檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。
7.3 貯存
本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
八、安裝、維護
8.1 操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。
8.2 產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。
8.3 產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。
8.4 斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。

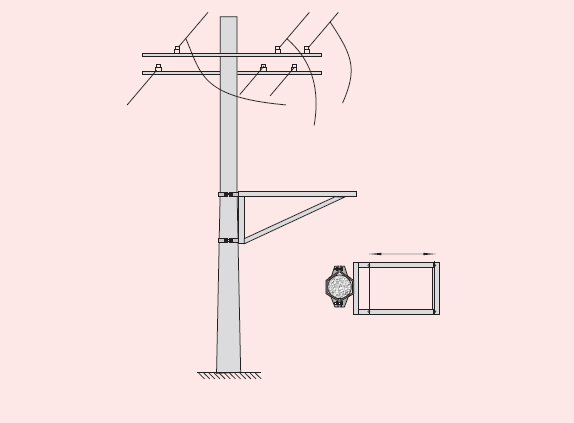

8.5 斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在專用鋼架上。安裝示意圖見圖9。
8.6 產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。
8.7 斷路器底部的干燥劑為細孔硅膠，在其顏色變成淺黃時需更換。也可根據當地的氣候條件定期更換。
8.9 常見故障及排除方法
常見故障及排除方法
