一、概述
1.1ZW32-24智能交流高壓自動重合器產品概述
ZW32型交流高壓自動重合器（以下簡稱重合器）是由ZW32-24C型交流高壓斷路器(以下簡稱斷路器)和ST300C重合控制器(以下簡稱重合控制器)組成.能夠按照預定的開斷和重合順序在交流線路中自動進行開斷和重合操作，并在其后自動復位或閉鎖的、自具控制保護功能的高壓開關設備。產品符合IEC62271-111標準。
1.2主要用途
ZW32-24C型交流高壓斷路器是電站或柱上安裝的戶外開關設備。主要用于額定電壓24Kv.22Kv.20kv.三相交流50/60Hz的輸配電系統中，開合額定電流、短路電流.主要用于城市，農村配電網及20-24kV變電站。此設備二次控制線航空接頭解開線后可與重合控制噐連接，使產品方便升級為自動重合器。
ZW32-24CZ型交流高壓重合器除具備斷路器的開合額定電流、短路電流功能外，還具有0～4次重合閘、定/反時限電流保護、零序電流保護、失壓保護等。同時具有故障記錄功能。也可用在環網中進行投切轉換。產品設有RS485/232通訊接口，遵循IEC870-101 通訊規約，可與監控系統連接，便于實現四遙及遠方通訊。定時、全面的自檢系統大大提高了配電系統的可靠性。
1.3訂貨須知：
訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
1.4隨機文件
1產品合格證一份。
2安裝使用說明書一份。
3 裝箱單一份。
1.5售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1) 由于人為或不可抗拒的自然現象而發生的損壞。
(2) 由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
使用須知
1、系統參數
當設備投入到正式使用中前應確認一次系統參數的是否符合廠家的所給出的一致，這樣才可以保障設備的正常運行。
2、定制參數
定制參數內包含了設備執行保護功能的數值，該數值不要隨意進行調整避免設備的無法正常執行保護功能。如果你是對設備有著一定了解的客戶可以根據環境來自行更改。

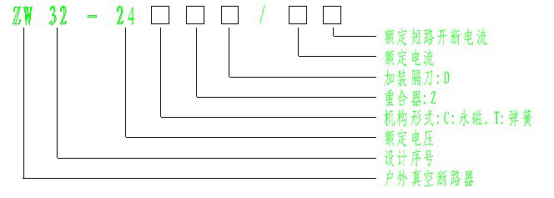

二、 型號含義：
三、 使用環境條件
1. 海拔高度：不高于2000m；
2. 空氣溫度：上限+50 ℃，下限—40℃；
3. 相對濕度：≤95%；
4. 較大風速：35m/s；
5. 無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
特點介紹
ZW32-24智能交流高壓自動重合器有哪些特點呢？巨廣電氣作為生產廠家就為大家詳細介紹：
1、電源
ZW32-24智能交流高壓自動重合器的電源可根據用戶需要進行調整，如果用戶無法提供外接電源它可以自帶電源，當然該自動重合器也可以進行外加電源；
2、過流保護
智能交流高壓自動重合器的過流保護功能你了解么？巨廣電氣生產的自動重合器具備了定時和反時限過流保護的功能，用戶可根據自己的實際情況設定過流定值；
3、速斷保護
為了克服傳統的過電流保護在靠近電源的地方發生保護動作時限長的問題，自動重合器采用提高整定值、限制動作范圍的形式來確保線路安全；
4、小電流接地保護
很多人在購買自動重合器時都沒有注意到這個小電流接地保護功能，其實小電流保護功能可以分為無選擇性接地保護（適用于出線較少的線路系統）和有選擇性接地保護（使用戶出線較多的線路系統）兩種，具體的小電流接地保護電流值用戶可自行設定；
5、重合閘功能
自動重合器的重要功能就是重合閘了，ZW32-24智能交流高壓自動重合器可以由用戶來設定重合閘次數及間隔等相關參數；
6、反時限功能
該重合器為用戶提供了多達39條反時限曲線，用戶可以根據自己使用需求來實現上下級站相互的自動配合操作；
7、順序配合
根據線路故障的位置不同自動重合器會做出不同的動作，當重合器前方故障時它可以避免下級重合器動作，而如果下級重合器線路發生故障時其上級重合器可對其自動進行區間隔離；
四、主要技術參數：
| 序 號 | 項 目 | 單 位 | 數 據 | |
| 電壓參數 | ||||
| 1 | 額定頻率 | Hz | 50/60 | |
| 2 | 額定電壓 | kV | 24 | |
| 3 | 額定1分鐘工頻耐受電壓 | 干試 | kV | 65 |
| 濕試 | 50 | |||
| 4 | 額定雷電沖擊耐受電壓 | kV | 145 | |
| 電流參數 | ||||
| 1 | 額定電流 | A | 630、1000、1250.1600 | |
| 2 | 額定短路開斷電流 | kA | 16、20、25 | |
| 3 | 額定短時耐受電流 | kA | 16、20、25 | |
| 4 | 額定短路持續時間 | s | 4 | |
| 5 | 額定峰值耐受電流 | kA | 40、50、63 | |
| 6 | 額定短路關合電流 | kA | 40、50、63 | |
| 7 | 額定觸頭壓力下限時的回路電阻 | μΩ | ≤60 | |
| 8 | 額定操作順序 | 分-t1-合分-t2-合分-t3-合分-閉鎖 | ||
| 機械特性參數 | ||||
| 1 | 觸頭開距 | mm | 12+1 | |
| 2 | 平均分閘速度 | m/s | 1.4 ±0.2 | |
| 3 | 平均合閘速度 | m/s | 0.8±0.2 | |
| 4 | 三相分合閘不同期性 | ms | ≤2 | |
| 5 | 觸頭超行程 | mm | 2+1 | |
| 6 | 機械壽命 | 次 | ＞10000 | |
| 7 | 觸頭允許磨損厚度 | mm | 3 | |

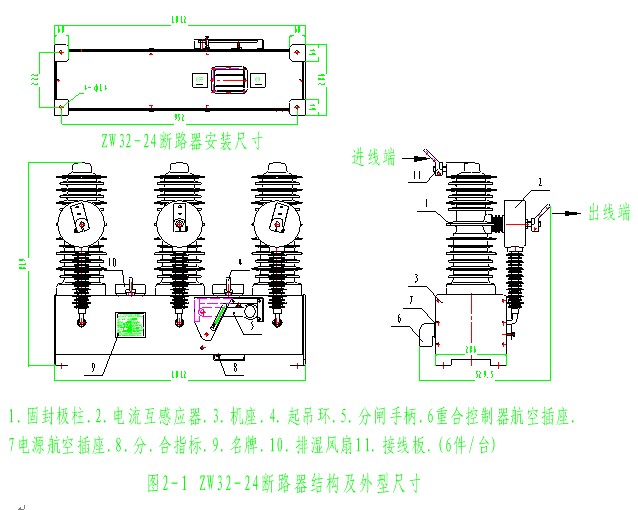

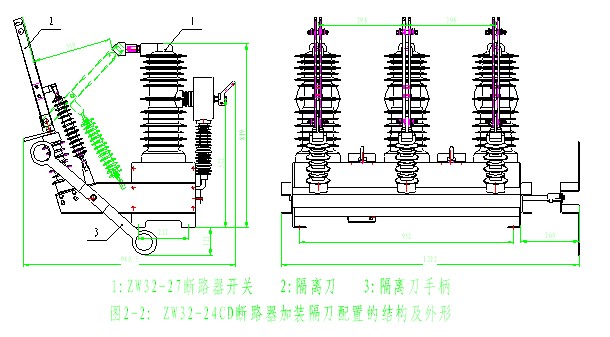

五、產品結構
運行，驗收和儲存
1.裝置送電之前需要進行的檢查
1.1 對配置清單進行仔細核對，確認與實際情況下的系統是相對應的，沒有錯誤的話，在進行存檔工作。
1.2 對裝置的接線進行檢查工作，確認接線都是正確的。
1.3 全部檢查完畢之后，在接通電源。
2.裝置運行之前需要進行的檢查
2.1 對裝置開入狀態進行檢查確認，如果與實際狀態是一致的話，才是正確的情況。
2.2 對裝置的交流值量進行檢查，確認是顯示正常的情況下，在對電池電壓以及設備的溫度進行檢查，確認都是處在標準范圍以內的。
2.3 對裝置的電源指示燈各個狀態下的顯示進行試驗，確認所有狀態下的指示都是正確無誤的。裝置在接通電源之后，電源的指示燈應該是長亮狀態的。如果是有事件發生的情況下，電源的指示燈則是以1Hz的特定頻率進行閃爍。在接受到信號的時候，電源指示燈則是會不停的閃爍。最后就是出現故障的時候，電源指示燈則是會出現熄滅的情況。
3.裝置后續的一些維護檢查操作
3.1 出現電壓和電流讀數不正確的時候，無法正常顯示參數的情況下，可以進行以下的檢查和維護操作：
3.1.1 對裝置的接線進行檢查，確認是全部處于規范接線標準下。
3.1.2 對裝置的一些設置的定值進行檢查，確認是全部處于實際情況下對值的需求。
3.1.3 對裝置進行一些模擬實驗，確認裝置是否處于標準正常情況下。
3.2 裝置出現了通訊口無法進行工作的情況：
3.2.1 對通訊的地址進行一定的檢查，非常有可能是通訊的地址出現了錯誤。
3.2.2 對通訊口的接線進行一定的檢查，因為接線的錯誤也是會影響到通訊口的正常工作的。
3.2.3 對通訊口的參數配置進行檢查，極有可能是因為參數設置錯誤，導致的通訊口工作不正常。
3.3 裝置出現異常情況，導致無法正常工作
3.3.1 這類情況，我們需要根據實際情況來進行故障因素的判斷，如果是在接通電源之后，電源指示燈熄滅，故障指示燈亮起，在出現繼電器發出噪音的情況下，這說明裝置內部已經出現了問題，我們需要立刻切斷電源，然后聯系廠家，對裝置進行專門的維修處理。
安裝和維護
1、ZW32-24智能交流高壓自動重合器在安裝前應對外觀進行一次檢查，觀察產品的絕緣套管是否出現了破損再測試設備的分合閘質量與儲能知識是否出現了泄露等現象。檢查完畢后將設備安裝在高于4m以上的柱子使用，觀如果你的設備是帶有隔離開關的需要在安裝前確認過兩個設備之間的機械連鎖進行動作時的一致性。
2、安裝完成后要仔細的檢測設備的額定電壓、額定電流等是否與你的實際需要相符合，然后在測試執行所有動作的流暢性、一致性等。
3、一般設備已經在出廠前所有的功能參數都根據客戶所給出的要求以及調整好了，所有客戶在安裝時不需要調整設備的所有參數如果更換使用環境就需要重新進行調整并進行耐壓測試。
4、定期對設備進行簡易檢查，蛀牙檢查設備的執行動作是否正常流程，而帶有隔離開關的設備需要間隔兩年做一次定期檢查主要檢查設備執行動作時的流暢與正確性，如果出現了停滯現象可以在設備的活動部件中注入一些潤滑物質。
