產品概述

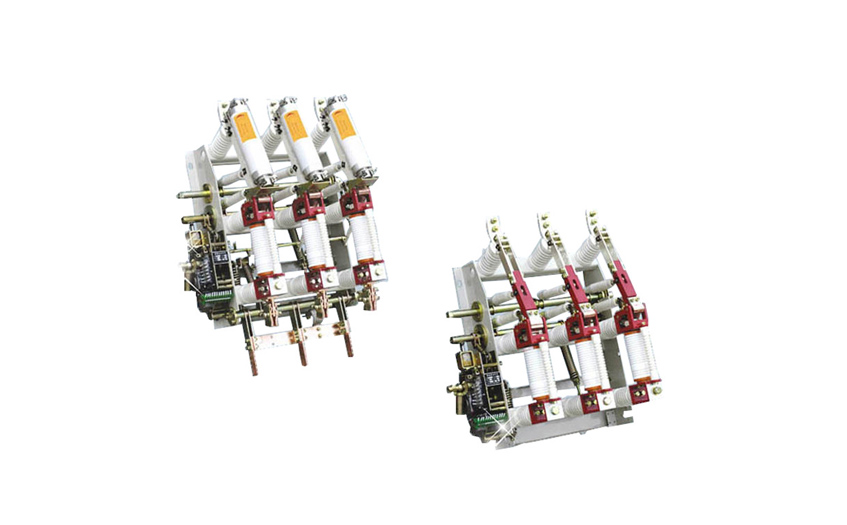

一、產品概述

該型高壓真空負荷開關及組合電器，適用于三相交流10kV、50Hz的電力系統中，或與成套配電設備及環網開關柜，組合式變站等配套使用，廣泛用于城網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC20420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804～63kV《交流高壓負荷開關》的規定。

本產品具有一開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流(FZN21-12DR/T125-31.5)可開斷短路電流和防止設備缺相動行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接開關及電動彈簧機構，能夠遠動遠控。

二、使用環境

海拔不超過1000米；

周圍空氣溫度不高于+40℃及不低于-10℃；

空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；

無導電性塵埃的環境中；

無破壞金屬和絕緣的腐蝕性氣體的物體；

無劇烈震動和沖擊的地方；

無燃燒與爆炸危險的環境中。

三、技術參數

負荷開關的主要技術參數：

序號	項目	單位	數值
1	額定電壓	kV	12 40.5
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定空載變壓器容量	kVA	1250
9	1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	42/48
10	雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	75/85
11	額定短時耐受電流（熱穩定）	kA/S	4月20日
12	額定峰值耐受電流（熱穩定）	kA	5
13	額定短路關合電流	kA	50
14	額定電流開斷次數	次	10000
15	機械壽命	次	10000
16	真空滅弧室觸頭允許磨損厚度	mm	2
17	手動操作力距	Nm	≤200

組合電器的主要技術參數：

序號	項目	單位	數值
1	額定電壓	kV	12 40.5
2	額定頻率	Hz	50
3	熔斷器較大額定電流	A	125
4	額定開斷交接電流	A	3150
5	熔斷器觸發的開關分閘時間	ms	40±5
6	額定短路開斷電流（有效值）	kA	31.5
7	額定短路關合電流（峰值）	kA	50
8	1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	42/48
9	雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	75/85
10	熔斷器撞擊器輸出±能量	J	2月5日

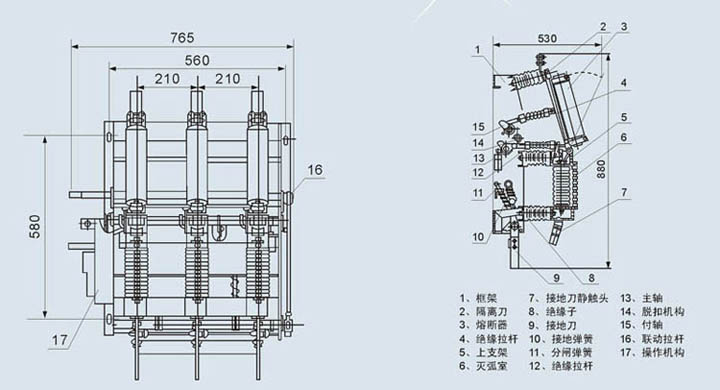

四、產品結構
