一、 概述

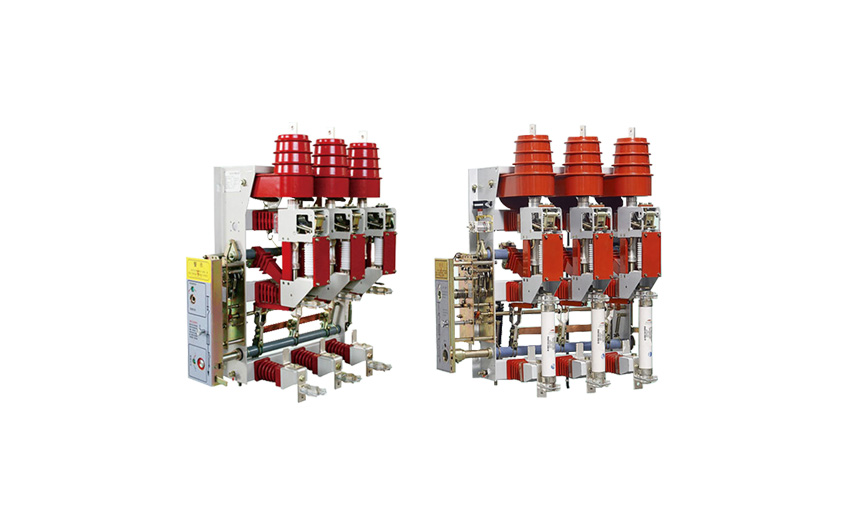

1.1、FZN25-12/630-20型戶內交流高壓真空負荷開關是三相交流50HZ、額定電壓12KV的戶內裝置，適用于工礦企業配電所及變電站等場合，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流和電纜充電電流。
配裝具有關合短路電流能力的接地開關；
操作機構可手動和電動，便于實現電力系統的三遙控要求；
FZRN25-12D/T200-31.5型戶內交流高壓真空負荷開關—熔斷器組合電器是三相交流50HZ、額定電壓12KV的戶內裝置，適用于工礦企業配電所及變電站等場合，作負荷控制和短路保護之用。
配裝具有關合短路電流能力的接地開關。
1.2、注意事項
1、當你在運行該設備前應空載運行數次并進行一次分合閘操作，而設備沒有出現任何異?，F(xiàn)象如傳動部件卡組或合閘不到位等等都屬于異?，F(xiàn)象如果沒有發生即可投入到正式使用中。
2、與FZN25-12高壓負荷開關配合使用的熔斷器與溶體應選擇符合廠家要求的，沒有符合要求的熔斷器與溶體不僅不會讓設備性能提高還會影響到負荷開關的保護功能。比如溶體選擇錯誤會在負荷開關遇到故障電流時溶體可能就出現無法看快速熔斷溶體的現象從而無法導致設備正常執行保護功能。
3、當神進行合閘時應確認設備的接觸是否良好而連接部位沒有出現任何過熱現象如果出現了應該快速處理，比較好可以定期巡檢設備的瓷瓶是否出現了臟污、掉瓷等現象時應快速處理避免影響到設備。
1.3、產品區別
1、負荷開關設備都是具備負荷分?jǐn)嗟?，并還自帶滅弧功能但是負荷開斷的容量較小并還有一定量的限制。
而隔離開關則是不具備負荷分?jǐn)嗟亩w結構上沒有滅弧罩，但是隔離開關可以根據客戶的需要添加分?jǐn)嘭?fù)荷并且結構上與負荷開關不同稍微簡單一些。
2、一般的隔離開關是都不具備保護功能的，而負荷開關所擁有的保護功能也需要與熔斷器配合使用才可以發揮出來一般擁有速斷與過流等的功能。
3、負荷開關和隔離開關在運行時都會形成一個明顯的開斷點，而這兩種開關應用中斷路器好也有明顯的區別一般的區在隔開功能上。
二.型號含義
使用條件
1.海拔高度:通常設備在使用環境上對于海拔高度是有一定的要求的，一般情況下設備都是使用在海拔低于2000米的場所
2.環境溫度：設備適用的環境溫度通常要處于-25攝氏度和+40攝氏度之間，這樣設備的運行情況才是最為穩定的
3.環境濕度：設備適用的環境濕度需要處于一個平均濕度在百分之九十五以下的場所當中，當然對于月平均的要求相對高一點，不能讓設備連續長期的使用在一些相對濕度在百分之九十五左右的環境當中，應當一個月的平均濕度是要小于百分之九十的。
4.其余一些條件：設備在運行的場所應該相對安全，比如一些導電性塵埃，腐蝕性氣體，潮濕水蒸氣等場所都是不適合使用高壓負荷開關的，會嚴重影響到設備的運行，另外就是設備應該使用在一些沒有易燃易爆性氣體的場所，要不然會出現爆炸等危險情況，使用方面非常的不安全。最后就是對于一些外力因素，設備的存放使用場所都不能受到比較劇烈的撞擊，會損壞設備當中的零部件，造成設備的破損，運行不正常等一系類問題。
產品特點
1.設備在應用方面非常的多樣化，在設計生產的時候有非常多的斷開點，能夠應用于一些高壓設備當中進行電源的隔離。
2.設備當中因?yàn)榫哂袦缁⊙b置，所以在分合閘的速度方面是非常的高效率的，另外的作用就是在合閘的過程當中，設備還可以通過一些工作電流和一些短路電流，完全不影響正常的運行。
3.在設備運行的過程中，如果設備是帶有負荷的，我們就不能進行接通和斷開電路等操作，會嚴重?fù)p壞設備，在使用的過程當中多半是充當斷路器與熔斷器一起配合使用，對一些配電裝置起到保護作用，很大程度上節省了生產成本。

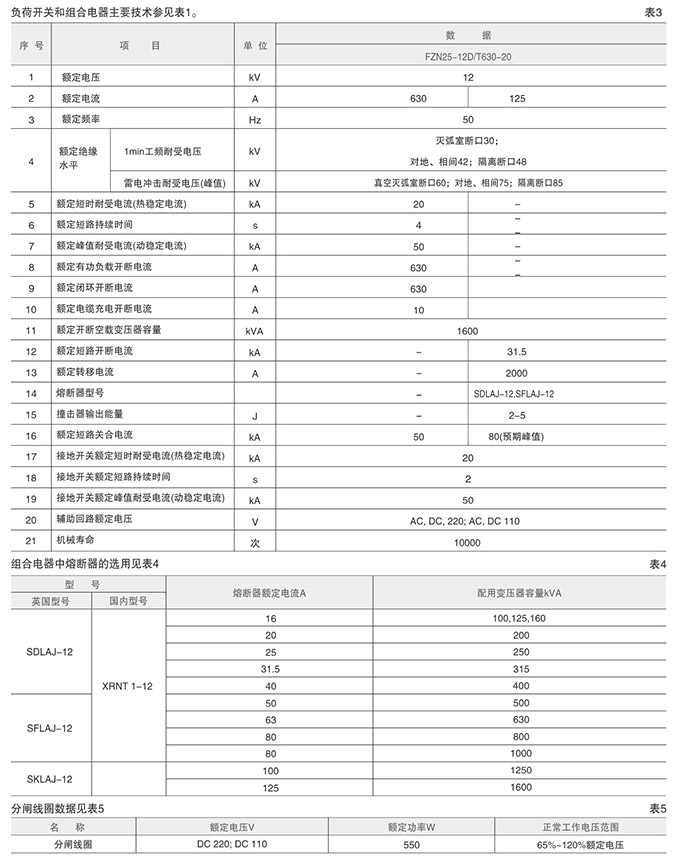

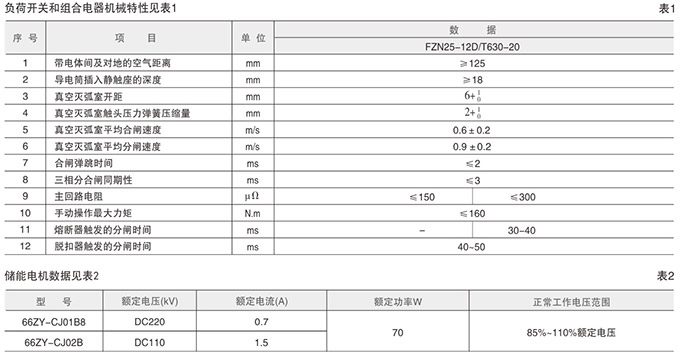

三、技術參數

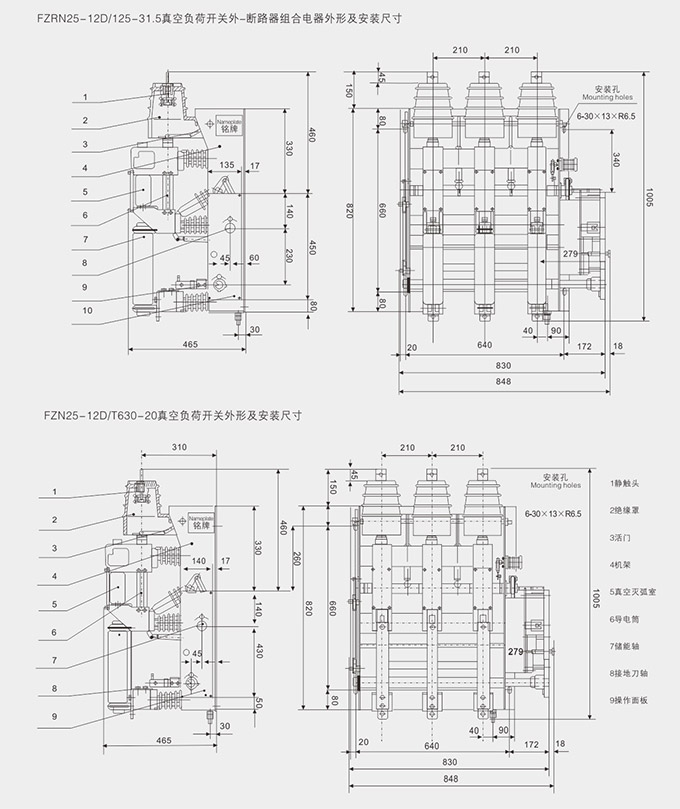

四、產品結構
運行，驗收和儲存
1.設備在安裝方面一定要保證是垂直安裝的，另外一些零部件，向開關框架和合閘機構等都需要進行可靠的接地，嚴禁使用串聯接地，這些都能讓設備在運行的過程當中更加的安全。
2.設備在正式投入運行之前，應該先進行一些實驗操作，向空載分閘，空載合閘，這些操作全都是正常的，沒有發生卡頓等現象，另外合閘操作是非常正確，合閘之后的安全距離也是正常的情況下，連接部件沒有出現過熱等現象，才保證設備的穩定性，能夠正式投入使用。
3.在將設備當作斷路器與熔斷器進行配套使用的時候，應該選擇合適的熔斷器熔體，要讓故障電流大于負荷開關的開斷能力的時候，是熔斷器的熔體先發生斷裂，然后才是負荷開關發生分閘，要不然在使用的過程當中，不能發揮出因有的效果。
