一、 產品概述
GW13型中性點隔離開關
隔離開關由支架、底座、支柱絕緣子、觸頭、接線板等部分組成。支柱絕緣子及導電部分安裝于底座上，兩支柱絕緣子夾角為50度。底座固定在傾斜25度的支架上。支架上裝有與操動機構相連接的軸。可配CS17-G手動操作機構，也可配用CJ6電動機構。
使用條件
1、海拔
該設備對海拔是有著一定要求的，一般的要求在2000m以下都是設備正常運行環境，而超過了該要求就需要與廠家進行協商。
2、溫度
設備對使用環境溫度場所也是有著一定限制的，正常情況下?lián)碛性?30~40度的環境中都可以讓設備保持穩定。
3、風速
一般選擇GW13型中性點隔離開關都是用于戶外使用的所以對環境風速要求也有要求，一般在不超過35m/s的風速環境中對設備的性能都不會造成太大的影響。
4、地震強度
雖然現在地震已經是不常見的災害了但是還是需要進行測試的，一般該設備對8級強度以下的地震中都可以正常使用。
5、安裝該設備的環境不應該存在易燃、易爆等危險氣體或物品。
6、該設備擁有良好的耐污染特性適用于中等污染環境中對設備是沒有多少影響的。
二、 產品特點
◆隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了撞觸可靠性；
◆隔離開關轉動部分接免維護的要求設計。轉動座設計成密劍結構、水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承不生銹、潤滑脂無法流失、永不干固，使隔離開關長期運行后的操作力短不會增加。采用不銹鋼軸銷與無油潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。

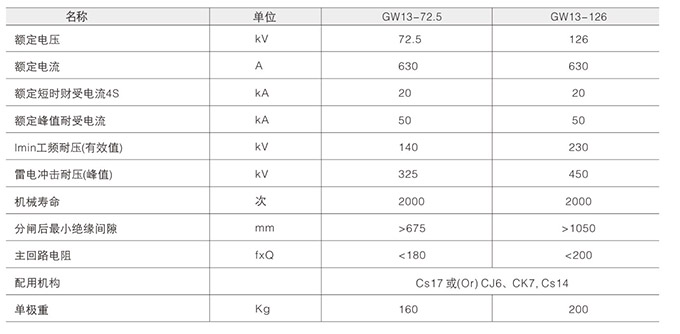

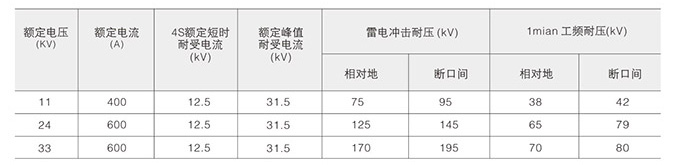

三、技術參數

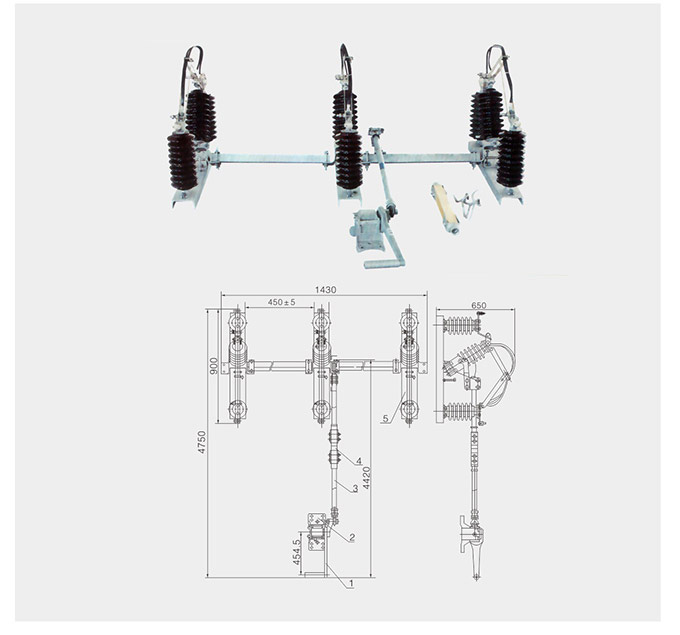

四、產品結構
安裝和維護
當該設備正式投入到使用中前應進行一次全面的檢查，在確認沒有問題后即可投入到使用中，檢查內容介紹：
1、隔離開關所有部件的尺寸應符合廠家所給出的要求，如有錯誤應及時進行維修或更換；
2、設備的連接部件的所有螺栓（特別是與母線連接的螺栓）應全部緊固沒有任何松動；
3、開關的觸頭的每個接觸點應全面接觸，再測量主回路中電阻數值是否出現了變動；
4、該設備檢修周期與常見的隔離開關設備的周期相同；
5、檢查設備內部操作機構中的輔助開關與部件的絕緣性能是否良好，檢測轉動部件是否出現來額卡阻現象即可。
