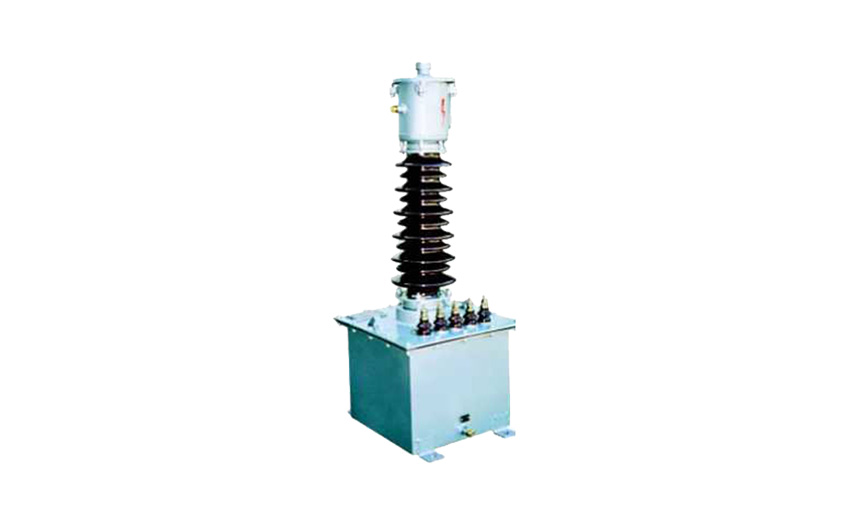

一、概述

JDJJ2-35KV型電壓互感器為單相三線戶外油寢式電壓互感器，適用于50HZ、35KV交流系統中供測量電壓、電能及繼電保護之用。

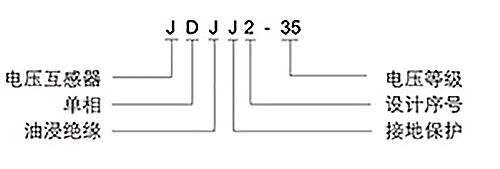

二、型號及含義

三、使用條件

使用環境條件

1.安裝地點的海拔不超過3000m

2.環境溫度：-40℃~+40℃

3.空氣相對濕度：85%(20℃）

4.沒有導電塵埃及腐蝕氣體的戶外場所。

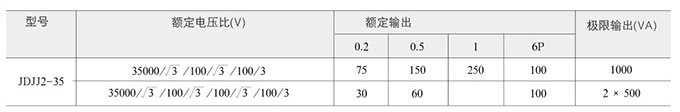

四、技術參數

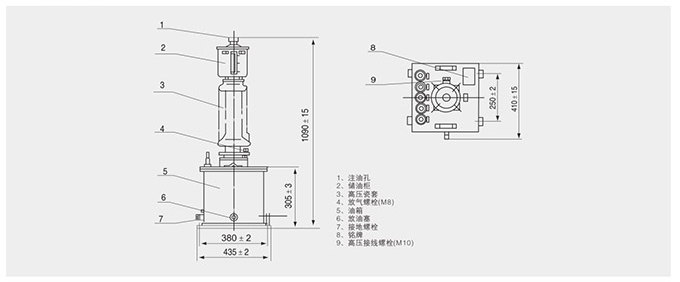

五、產品結構

本互感器的鐵芯為單相三柱式、中柱上套有三個線圈、一次、二次和剩余繞組。器身固定在油箱的定位釘上，一次線從電瓷管穿出與儲油柜上的接線柱連接。儲油柜有油表，油箱為方型。下部備有接地螺栓和放油箱。
