一、概述
1.1產品概述

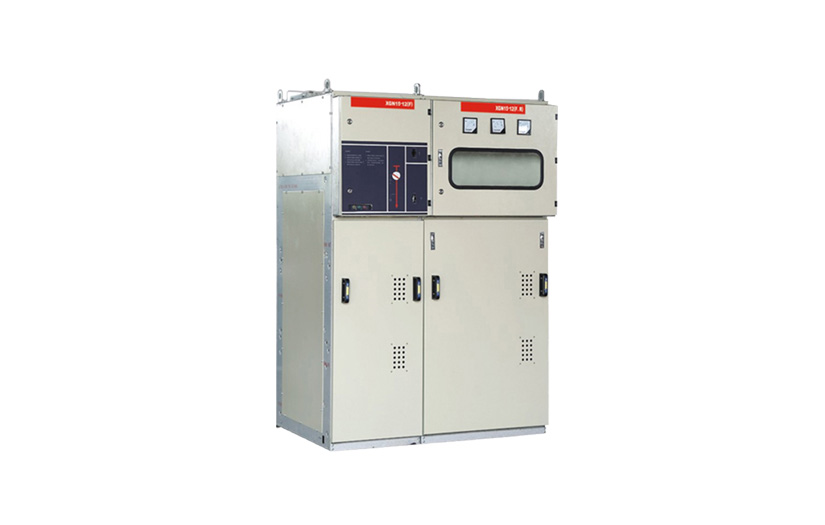

HXGN15-12(F)、HXGN15-12（F·R）箱式固定交流金屬封閉開關設備（以下簡稱“開關設備”），用于額定電壓12KV、額定電流630A及以下的環網供電或輻射型供電系統中，尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36-12D型六氟化硫負荷開關或FLRN36-12D型負荷開關一熔斷器組合電器，具有體積小、重量輕、操作簡便、操作力輕、聯鎖可靠、免維護等特點，是城市電網改造和建設需要的新一代高壓環網柜。
本高壓環網柜符合：GB3906《3~35KV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》，DLT404《戶內交流高壓開關拒訂貨技術條件》標準。
1.2訂貨須知
高壓環網柜訂貨時須提供下列資料：
1高壓環網柜的主電路方案編號、主結線系統圖、排列圖、平面布置圖。
2輔助回路電氣原理圖、端子排列圖。
3開關設備內電器元件的型號、規格、數量。
4備品、配件的名稱及數量
5有特殊要求情與本公司協商。
二、型號含義
三、高壓環網柜使用條件
正常使用條件下
1周圍空氣溫度：-15℃~+40℃；
2海拔高度：1000m及以下；
3濕度條件：
日平均值不大于95%水蒸氣壓力日平均值不超2.2kPa。
月平均值不大于90%水蒸氣壓力月平均值不超1.8kPa。
4地震烈度：不超過8度。
5沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
四、高壓環網柜特點

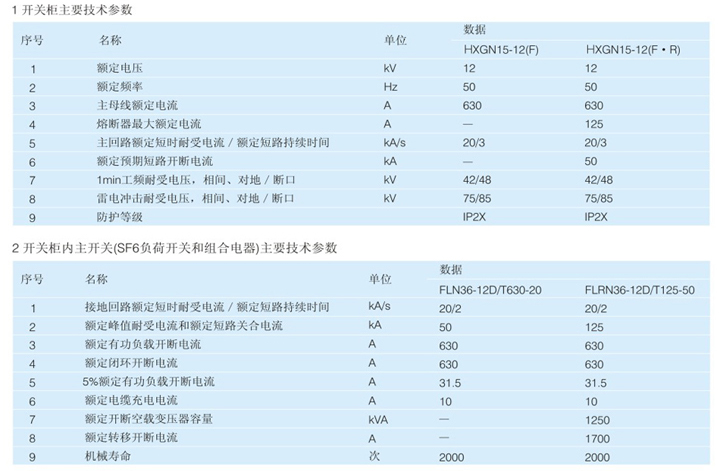

五、高壓環網柜主要技術參數
六、機構
6.1產品結構
開關設備由柜體、主開關（SF6負荷開關或組合電器)、接地開關、儀表室、母線及其它電器元器件和輔助元件組成。柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄壓通道，在出現內部故障時保護操作人員。
母線室的母線覆合絕緣，直接連接在負荷開關的接線端子上。三相母線按縱向排列，使得開關設備左右可任意擴展，極易變換其布局。儀表室位于開關設備的上部，室內可裝設電流表、電壓表、指示燈以及電動操作機構等。

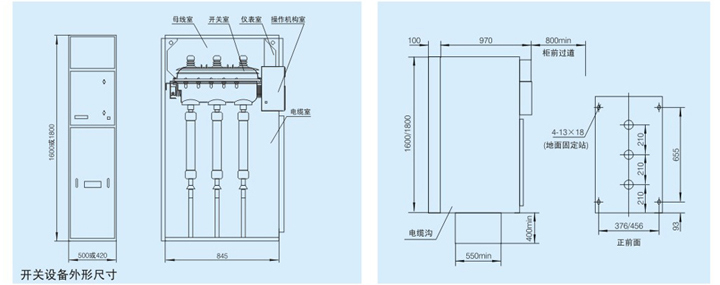

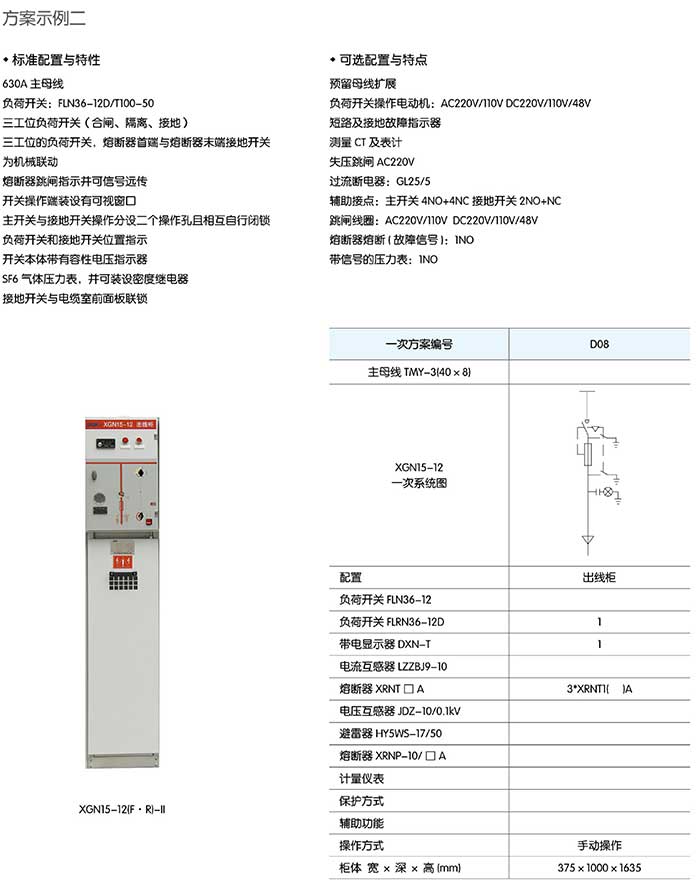

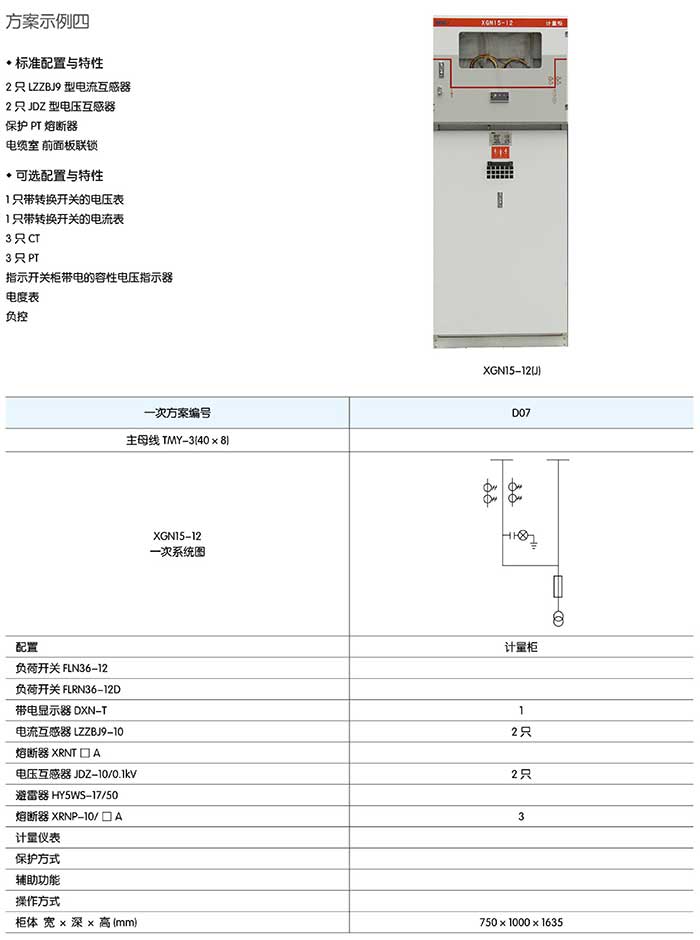

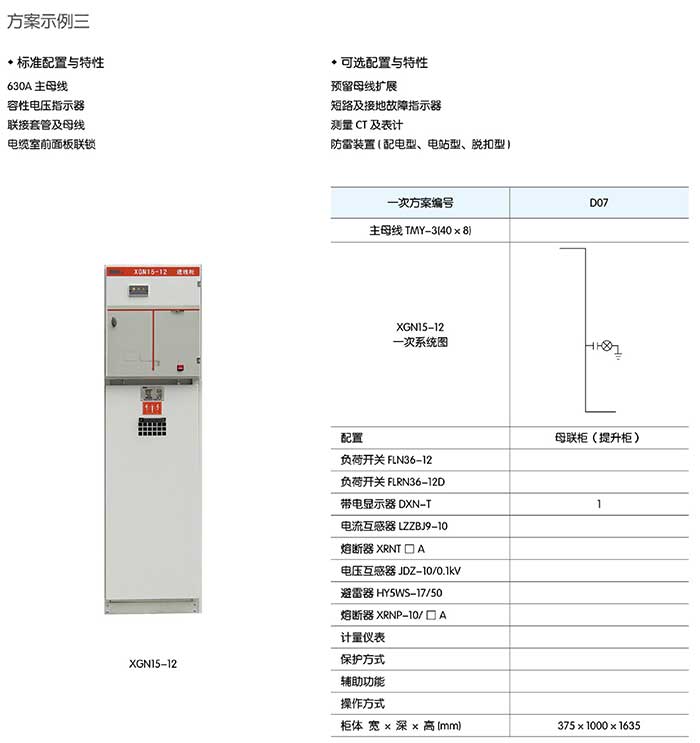

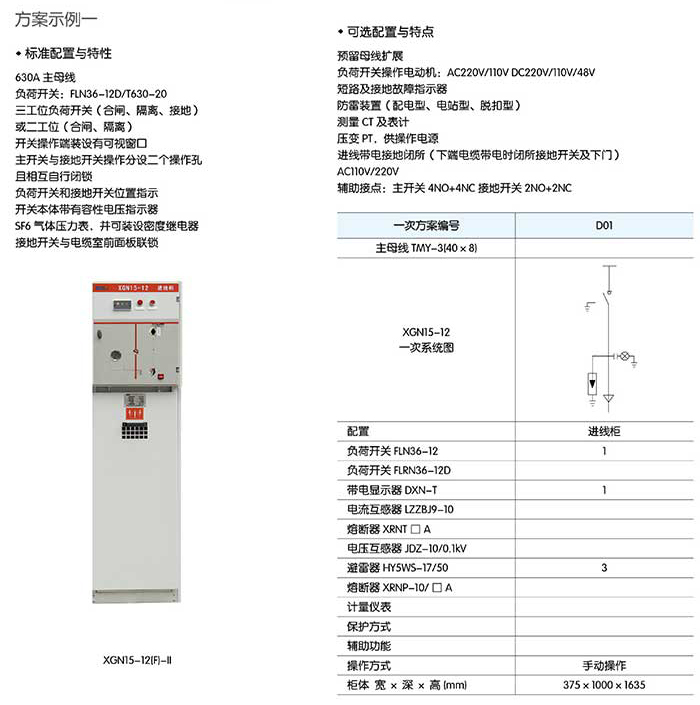

6.2外形結構
