一、產品概述
YB系列預裝式變電站是將高壓電器設備，變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑，居民小區、高新技術**區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。
YB與裝飾變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規上建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5.大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
YB預裝式變電站符合 GB17467-2010《高壓/低壓預裝式變電站》國家標準。

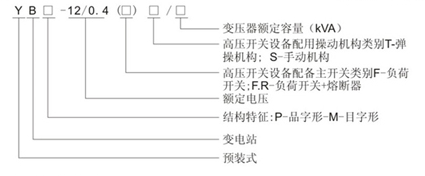

二、型號及含義
三、使用環境
1.周圍空氣溫度:上限≤40°C;下限≥-10°C
2.陽光輻射:≤1000W/m
3.海拔:≤1000m
4.覆冰:≤20mm
5.風速:≤35m/s
6.濕度:
日平均相對濕度≤95%
月平均相對濕度≤90%
日平均相對蒸氣壓力≤2.2kPa
日平均相對蒸氣壓力≤1.8 kPa
7.地震:≤8度
8. 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注：特殊使用條件，訂貨時提出與制造廠協商解決。
四、產品特點
4.1 箱式變電站由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器和低壓室，高、低壓室功能齊全，高壓側一次供電系統，可布置成環網供電，終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的需求。變壓器室可選擇S9、SC以及其他系列低損耗油浸式變壓器或干式變壓器：低壓室根據要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求。并方便用戶的供電管理和提高供電質量。
4.2 高壓室結構緊湊合理，并具有全面防誤操作聯銷功能。變壓器在用戶有要求時，可設有軌道能方便地從變壓器室兩側大門進出。各室均有自動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便。使產品運行安全可靠、維護方便。
4.3 采用自然通風和強迫通風兩種方式。變壓器室和高、低壓室均有通風道，排風扇有溫控裝置按整定溫度能自動啟動和關閉，保證變壓器正常運行。
4.4 箱體結構能防止雨水和污物進入，材料選用彩色鋼板制作，有防腐隔熱功能。具備長期戶外使用條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。

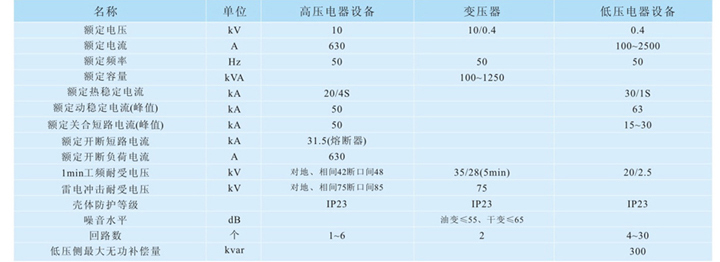

五、主要技術參數
六、外形尺寸圖
6.1結構

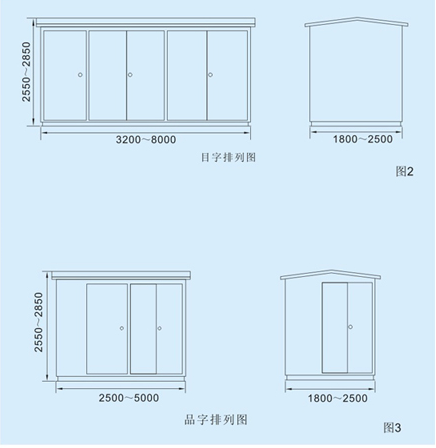

YB系列預裝式變電站，根據排列方式分“目”字形排列（圖1-1、圖1-2）：“品”字形排列（圖1-3、圖1-4）。外形尺寸見圖圖2 、圖3 。
6.2產品基礎
1. 地基耐力要求1000pa以上
2. 基礎設在地勢較高處，四周向外排水，采用200#水泥砂漿砌筑，滲3%防水劑，底部向油油槽有傾斜（干變時取消油槽）
3. 基礎施工應符合JGJ1683《建筑電氣設計技術規程》有關規定
4. 接地干線及接地極的作法按常規做，接地電阻≤4歐姆
5. 圖中尺寸為推薦值
