一、概述

1.1功能及特點

1. 高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；

2. 高、低壓保護完善，運行安全可靠，維護簡單；

3. 占地少，投資省、生產周期短、移動方便；

4. 接線方案靈活多樣；

5. 結構獨特：獨特蜂窩式結構雙層（復合板）外殼牢固，隔熱有散熱通風、美觀、防護等級高，外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選；

6. 型式多樣：通用型、別墅型、緊湊型等多種樣式；

7. 高壓環網柜內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。

1.2 用途

預裝式變電站廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

1.3 執行標準

本產品符合下列標準：

GB/T17467-1998《高壓/低壓預裝式變電站》

DL/T537-93《6-35kv箱式變電站訂貨技術條件》

1.4訂貨須知

訂貨時須提供以下資料：

1. 變電站型號、數量；

2. 變壓器的型號、數量；

3. 高壓和低壓一次接線方案及主要元件的型號和參數；

4. 外殼的材料及顏色。

二、型號含義

三、正常使用條件

1.海拔高度不超過1000m；

2.環境溫度：-35°C~+40°C；

3.相對濕度：日平均值不大于95%，月平均值不大于90%

4.安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

四、產品特點

4.1高壓側

智能型一體化變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級：熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kva以上的變壓器，可選用ZN12，ZN28，VS1真空斷路器保護。

4.2低壓測

低壓測主開關采用萬能式或智能型斷路器，選擇性保護：出線開關選用新型塑殼式開關體積小，飛弧短，最多可達30回路:智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。

4.3變壓器

智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。

五、技術參數

5.1負荷開關技術參數

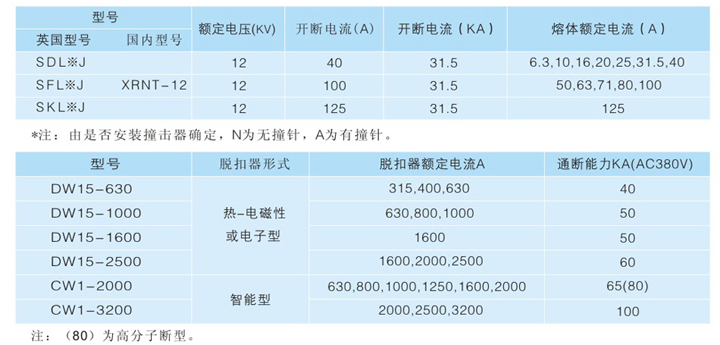

5.2高壓熔斷器技術參數

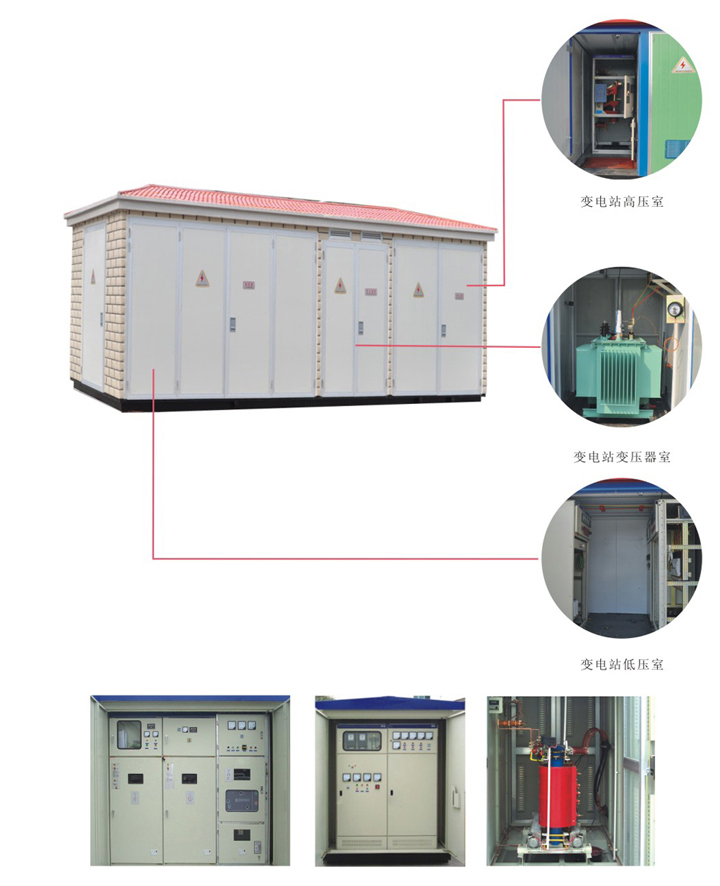

六、變電站結構圖
